一、手持測繪儀工業設計背景：行業痛點與設計原點

隨著國內基建工程、地理勘探、礦山監測、國土規劃等行業的高速發展，手持測繪儀的市場需求持續攀升，成為一線測繪作業的核心剛需設備。但當前手持測繪儀行業普遍存在“重參數、輕體驗”的設計誤區，多數品牌僅聚焦測量精度、測程、續航等紙面性能，忽略了一線作業者的真實使用場景與核心痛點。

為打造真正適配用戶需求的手持測繪儀，壹零壹工業設計團隊完成了測繪作業場景的深度調研，與測繪工程師深度訪談，整理真實使用反饋，最終鎖定當前手持測繪儀行業的四大核心痛點：

• 極端環境適配性不足：傳統手持測繪儀在高原高寒、戈壁高溫、陰雨高濕等極端環境中，易出現死機、精度漂移、進水進灰等故障，無法穩定作業；
• 人機工程設計缺失：主流直板造型的手持測繪儀握持重心偏移，連續作業2小時以上易造成手腕嚴重勞損，且多數設備無法實現單手安全操作；
• 場景化適配能力薄弱：正午強光下屏幕無法清晰讀取、戴防護手套無法操作觸控屏、接口無防護易進灰、野外環境設備辨識度低易丟失；
• 專業與易用性失衡：高端手持測繪儀功能繁雜，新人上手培訓成本極高；入門級手持測繪儀智能化不足，數據采集、同步、備份流程繁瑣，嚴重影響作業效率。

以上一線真實痛點，成為本次手持測繪儀工業設計的核心原點，我們的核心設計目標，是打造一款“全天候、全場景、易上手、高可靠”，真正適配一線作業需求的專業手持測繪儀。

二、手持測繪儀設計核心命題：為用戶解決的核心問題

基于前期深度調研，我們為本次手持測繪儀工業設計定下四大核心命題，所有設計動作均圍繞解決以下核心問題展開，確保手持測繪儀的設計完全貼合用戶真實需求：

• 解決極端場景的可靠性問題：打破傳統手持測繪儀“嬌貴”的短板，實現全地形、全氣候穩定作業，讓設備可承受跌落、沙塵、雨水、高低溫的極端考驗；
• 解決長時間作業的勞損問題：以人機工程為核心，重構手持測繪儀的握持形態，從根源上降低長時間作業的身體負荷，同時實現全場景單手安全操作；
• 解決復雜環境的使用痛點：針對強光、暗光、戴手套、高空作業等特殊場景，做全鏈路細節優化，讓手持測繪儀在任何環境下都能高效操作；
• 解決專業與易用的平衡問題：既保留手持測繪儀頂級的專業測繪性能，又通過交互設計降低使用門檻，搭載智能化系統簡化數據處理全流程，實現“新人易上手，老人更高效”。

三、手持測繪儀核心功能設計：適配全場景的硬核性能配置

在手持測繪儀的功能定義上，我們始終堅持“性能不妥協，功能不冗余”的原則，既保障專業級測繪能力，又精準匹配一線作業核心需求，核心功能設計如下：

• 高精度測繪核心模組：搭載新一代國產高精度測繪傳感模組，支持厘米級靜態測量與毫米級動態數據采集，可適配距離測量、坐標采集、面積計算、點位放樣、地形測繪等全品類測繪作業，全面滿足工程建設、地理勘探、礦山監測、國土規劃等多行業的專業需求；
• 高亮智能交互系統：整機正面配備高清高亮觸控屏，峰值亮度高，強光直射下仍可清晰顯示內容，同時支持濕手操作、厚手套操作，無需脫下防護裝備即可完成全流程操作。屏幕搭載定制化安卓測繪系統，內置全功能專業測繪APP，支持離線作業、數據一鍵同步、云端自動備份，可無縫對接主流測繪數據處理軟件，徹底解決傳統手持測繪儀數據流轉繁瑣的痛點；

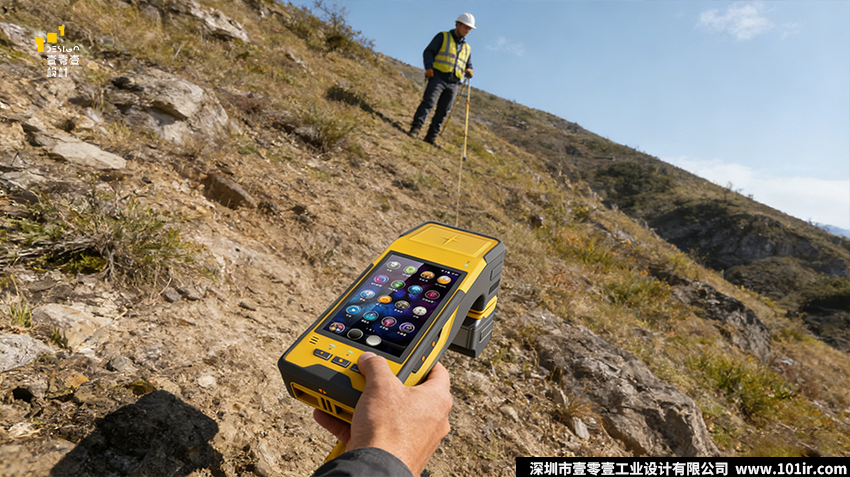

• 軍工級全天候防護性能：整機實現IP65級防塵防水，可承受高度水泥地自由跌落，支持-20℃~60℃寬溫環境穩定運行，無論是沙塵漫天的礦山、陰雨連綿的山林，還是高寒缺氧的高原、高溫暴曬的戈壁，都能保持穩定的工作狀態與測量精度；
• 長續航與全場景拓展能力：配備可拆卸大容量鋰電池，支持12小時以上連續戶外作業，搭配Type-C快充與快充充電寶適配，徹底解決戶外續航焦慮。機身預留標準化拓展接口，可兼容掃碼模塊、RFID識別模塊、熱成像模塊等配件，實現手持測繪儀一機多用，滿足多元化的作業需求；
• 人性化安全輔助功能：機身自帶補光模組與狀態警示燈，暗光、夜間環境也可正常作業；背面配備可調節防滑腕帶，杜絕高空、陡坡作業時的設備掉落風險；機身高頻功能按鍵采用物理按鍵+觸控屏雙方案，支持顛簸、晃動場景下的盲操作，避免誤觸引發的測量誤差。

四、手持測繪儀核心設計思路：以人為本，功能與體驗雙向奔赴

在本次手持測繪儀工業設計中，我們始終堅持“功能優先，體驗為王”的核心設計思路，所有設計細節都服務于用戶的真實使用場景，而非單純的視覺美觀，核心設計思考圍繞三大維度展開。

（一）人機工程為核心的握持形態重構

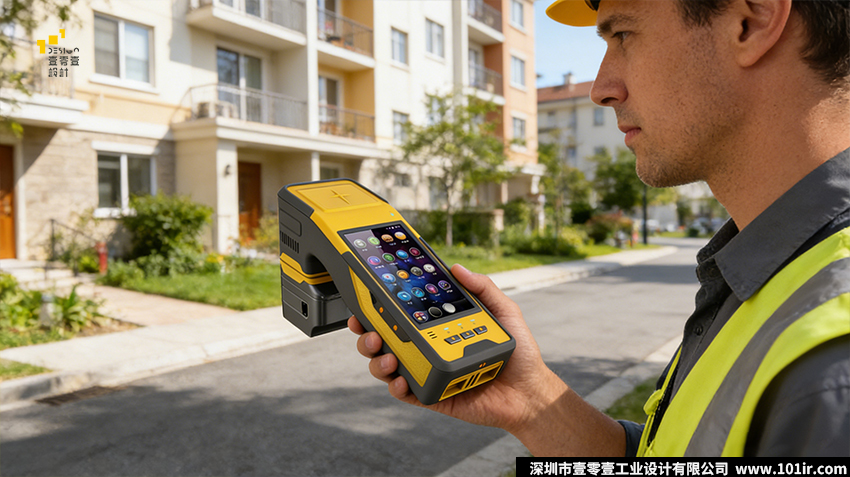

我們打破了傳統手持測繪儀“直板機”的固有形態，采用了更符合人體工學的槍式握持結構，這也是本次手持測繪儀設計最核心的突破。

• 為找到最舒適的握持角度，我們制作了1:1手模，邀請不同手型、不同作業年限的測繪工程師反復測試，最終將握把的傾斜角度鎖定。這個角度可讓手持測繪儀的重心自然落在用戶掌心，而非手腕處，從根源上抵消了傳統設備帶來的手腕扭矩。實測數據顯示，同等2小時連續作業場景下，傳統直板手持測繪儀的用戶手腕肌肉疲勞度高，而我們這款手持測繪儀的肌肉疲勞度較小，徹底解決了長時間作業的勞損問題。
• 同時，握把處采用了菱形防滑紋理的TPU全包膠設計，摩擦系數較普通光滑機身提升40%，哪怕手心出汗、沾有泥水，或是戴著厚防護手套，也能牢牢握住手持測繪儀，杜絕打滑掉落的風險。所有高頻物理按鍵，全部布局在拇指可及的區域，真正實現了單手全流程操作，哪怕是在高空作業、單手抓握扶梯的特殊場景下，也能安全、高效地完成測量工作。

（二）性能與防護兼顧的結構設計

對于手持測繪儀而言，測量精度是核心生命線，而震動、沖擊、溫度變化，都是影響精度的核心因素。因此在結構設計上，我們采用了“整機防護+核心懸浮”的雙重防震方案。

• 整機外圍采用了TPU全包膠防撞結構，四個邊角做了加厚緩沖處理，可承受自由跌落，不會出現機身開裂、結構損壞的問題。而手持測繪儀內部的核心測繪傳感模組，我們采用了懸浮式緩沖安裝設計，模組與機身之間通過高彈性硅膠墊柔性連接，哪怕機身受到強烈沖擊，也能最大程度抵消震動對模組的影響，保障極端環境下的測量精度穩定。
• 同時，針對戶外高低溫的使用場景，我們優化了手持測繪儀的散熱系統，在機身非握持區設置了隱藏式散熱格柵，采用“自然對流+高導熱片”的雙重散熱方案，既保證了設備在高溫環境下長時間運行不卡頓、不死機，又避免了散熱口對著握持區導致長時間使用發燙的問題，真正實現了寬溫環境下的穩定運行。機身所有的接口都采用了隱藏式密封膠塞設計，在保障拓展性的同時，徹底杜絕了沙塵、雨水進入手持測繪儀機身的風險。

（三）場景化導向的細節設計

好的手持測繪儀工業設計，巧思永遠藏在用戶看不見的細節里。在本次設計中，我們針對一線測繪作業的全場景，做了大量的細節優化：

• 機身頂部的星型標識，既是品牌視覺符號，也做了微凸起的防滑設計，讓用戶在暗光環境下，無需目視即可快速定位手持測繪儀的方向，找準握持角度；
• 機身背面的可調節腕帶，采用了高密度耐磨材質，適配不同手型的同時，可牢牢固定在用戶手上，杜絕高空作業時手持測繪儀掉落的風險；
• 機身狀態指示燈采用了高辨識度的綠/紅雙色設計，哪怕在強光環境下，也能一眼看清手持測繪儀的運行狀態，避免無效作業；
• 機身底部做了內凹式防滑設計，可穩定放置在地面、三腳架上，適配手持測繪儀定點連續監測的作業需求。

五、手持測繪儀設計語言與色彩體系：專業屬性與人性化表達的平衡

（一）手持測繪儀設計風格：剛柔并濟的專業工業風

在手持測繪儀設計語言的定義上，我們摒棄了過度的曲面與裝飾性設計，采用了“硬核專業感+人性化溫度”的設計風格，實現了剛柔并濟的視覺表達。

• 整機造型線條硬朗利落，所有的線條都服務于功能，沒有多余的裝飾，完美契合手持測繪儀精密測繪設備的嚴謹、專業屬性。同時，我們對機身所有的棱角都做了圓角過渡處理，既保留了專業設備的硬朗感，又避免了尖銳邊角刮傷衣物、磕碰受傷的問題，讓手持測繪儀在硬核之余，多了一份人性化的考量。
• 整機形態清晰劃分為兩大功能區域：核心功能區采用規整的幾何造型，最大化利用內部空間，保障手持測繪儀元器件的布局與散熱；握持區采用貼合手型的曲面設計，完美適配手掌的握持弧度，實現了“功能區的剛”與“握持區的柔”的完美結合，讓手持測繪儀既符合專業工具的定位，又擁有貼合人心的握持體驗。

（二）手持測繪儀色彩定義：安全優先，專業為本

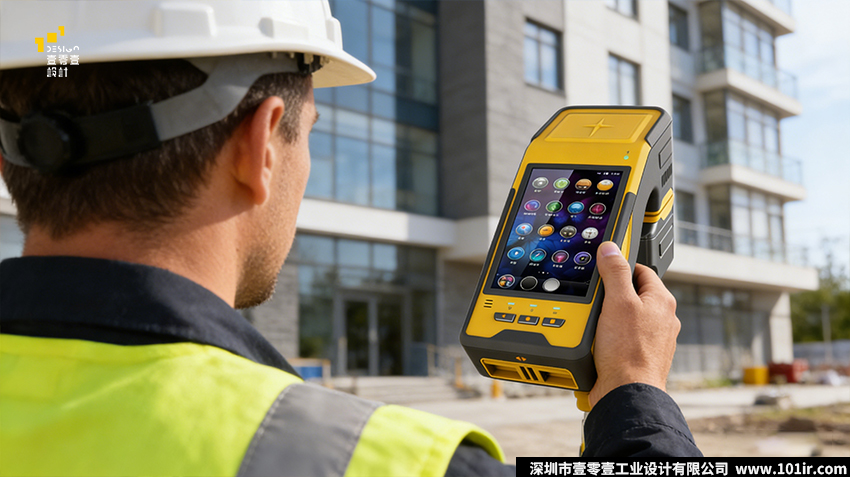

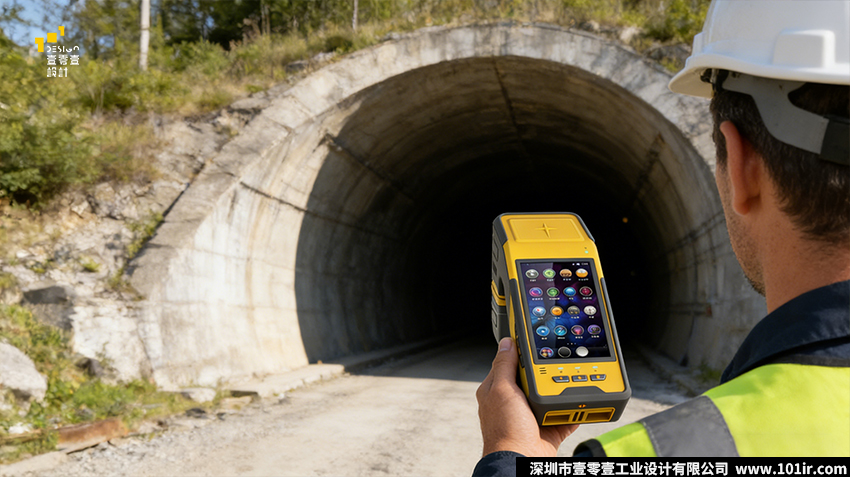

在手持測繪儀色彩體系的打造上，我們經過配色方案的迭代測試，最終選定了工業安全黃+深空耐磨灰的主配色方案，輔以橙色作為功能點綴色，既滿足了戶外作業的安全需求，又契合了手持測繪儀專業設備的視覺定位。

• 主色調的工業安全黃，是國際通用的戶外安全警示色，在野外、工地、礦山等復雜的作業環境中，擁有極高的視覺辨識度。哪怕手持測繪儀被放在草叢里、土堆上，也能被作業者一眼找到，極大降低了設備丟失的概率；同時在昏暗、夜間作業場景中，高飽和度的黃色也能提升設備的可見度，全方位保障作業安全。
• 搭配的深空耐磨灰，采用高強度耐磨TPU材質，主要分布在手持測繪儀的握持區、邊角防撞區、結構受力區，既承擔了抗沖擊、防滑的核心功能，又中和了明黃色的跳脫感，讓整機的視覺效果更沉穩、更專業，完美契合手持測繪儀精密測繪設備的行業屬性。
• 在細節點綴上，我們采用高對比度的橙色作為功能提示色，用于手持測繪儀的按鍵標識、狀態指示燈、傳感模組標識，讓用戶能在復雜環境中，快速定位核心功能區域，形成肌肉記憶，大幅提升操作效率。

六、手持測繪儀設計總結：好的設計，永遠是讓工具適配人

作為壹零壹工業設計的設計師，在本次手持測繪儀全案設計中，我們始終堅信：工業設備設計的終極使命，從來不是打造一件“好看的展品”，而是打造一款“好用的工具”，是讓工具適配人，而不是讓人去適應工具。

這款手持測繪儀的設計，我們沒有追求極致炫酷的外觀，而是把所有的設計巧思，都藏在了用戶看得見、摸得著、用得到的細節里：是17版手模迭代后的舒適握持手感，是雙重防震結構里的精度守護，是黃黑配色里的安全考量，是單手可及的按鍵里的人性化思考。

我們希望這款手持測繪儀，能成為一線測繪作業者最靠譜的伙伴——在荒無人煙的勘探現場，在塵土飛揚的建筑工地，在寒風凜冽的高原山地，都能穩定、精準、舒適地完成每一次測量。讓專業的技術，通過有溫度的設計，真正服務于每一個腳踏實地的作業者。

未來，壹零壹工業設計也將繼續扎根工業設備領域，深入一線用戶，傾聽最真實的使用需求，用嚴謹的設計邏輯、飽滿的設計熱情，打造更多“好用、耐用、想用”的手持測繪儀及工業產品，讓工業設計的力量，在每一個硬核作業場景里，都能真正發光發熱。

七、手持測繪儀設計常見問題

1.手持測繪儀工業設計的核心要點是什么？

手持測繪儀工業設計的核心要點主要分為四大維度：

-第一是人機工程設計，核心優化握持手感、操作邏輯，降低長時間作業的身體勞損，實現單手安全操作；

-第二是可靠性防護設計，適配戶外極端環境，滿足防塵防水、抗跌落、寬溫運行的核心需求，保障測量精度穩定；

-第三是場景化功能設計，針對強光、暗光、戴手套、高空作業等特殊場景做針對性優化，適配全場景作業需求；

-第四是專業與易用的平衡設計，既保留頂級的測繪性能，又通過交互設計降低使用門檻，提升作業效率。

2.戶外手持測繪儀設計需要滿足哪些防護標準？

專業戶外手持測繪儀的設計，核心需滿足以下防護標準：

-防塵防水標準：至少達到IP65級防塵防水，可應對沙塵、淋雨、高濕等戶外環境；

-抗跌落標準：可承受1.2-1.5米高度水泥地自由跌落，無結構損壞、無精度漂移；

-寬溫運行標準：支持-20℃~60℃寬溫環境穩定運行，適配高寒、高溫極端場景；

-結構防震標準：核心測繪模組需做防震緩沖設計，避免震動、沖擊影響測量精度。

3.手持測繪儀人機工程設計的核心優化方向有哪些？

手持測繪儀人機工程設計的核心優化方向主要包括：

-握持形態優化：重構設備重心，讓重心落在掌心，降低手腕負荷，本次設計采用的17°傾斜槍式握把，就是核心優化方案；

-操作區域優化：高頻按鍵、觸控區域全部布局在單手可及的范圍，支持盲操作，避免誤觸；

-握持防滑優化：握把區域采用防滑紋理+全包膠設計，提升濕手、戴手套、沾泥水場景下的握持穩定性；

-佩戴安全優化：配備可調節防滑腕帶，杜絕高空、陡坡作業時的設備掉落風險。

4.專業手持測繪儀的功能設計要適配哪些核心場景？

專業手持測繪儀的功能設計，核心需適配四大類場景：

-工程建設場景：房屋建筑、道路橋梁、市政工程的施工測量、點位放樣、驗收檢測；

-地理勘探場景：野外地質勘探、地形測繪、資源普查的坐標采集、數據記錄；

-礦山安全場景：礦山井下、露天礦的邊坡監測、采場測量、空間數據采集；

-國土規劃場景：國土確權、土地規劃、林業普查、水利工程的面積測量、邊界測繪。

5.手持測繪儀配色設計的核心邏輯是什么？

手持測繪儀配色設計的核心邏輯，是“安全優先、專業為本、功能輔助”：

-安全優先：主色調優先選用戶外高辨識度的工業安全色，提升野外環境的可見度，降低設備丟失概率，保障作業安全；

-專業為本：輔助色選用沉穩耐磨的工業色系，適配設備的專業屬性，同時承擔防撞、防滑的結構功能；

-功能輔助：點綴色選用高對比度的警示色，用于功能按鍵、狀態提示，幫助用戶快速定位核心操作區域，提升操作效率。
