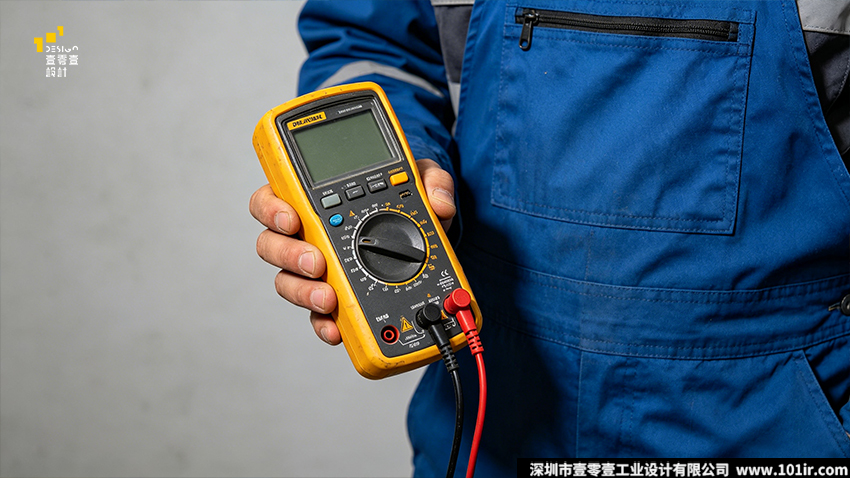

一、萬用表產品設計行業背景與設計價值

作為壹零壹工業設計深耕儀表儀器領域十余年的設計師，我們始終認為，萬用表產品設計從來不是簡單的外觀美化，而是安全底線、測量性能、人機體驗、場景適配、制造可行性的深度融合。萬用表作為電子測量領域的“基礎工具之王”，是電子工業、電力運維、家電維修、科研教學領域不可或缺的核心設備，也是國產儀表儀器實現自主替代、品牌升級的核心賽道。

1.1萬用表產品行業發展現狀與市場規模

從行業發展維度來看，中國萬用表行業已完成從“指針式到數字式”“進口依賴到國產自主”的跨越式發展。據中國電子儀器行業協會2024年發布的公開數據顯示，2024年國內電子測量儀器市場規模達486億元，其中萬用表及相關電路組件占比18.7%，整體市場規模攀升至47.8億元，2015-2024年年均復合增長率達8.9%。

產品結構上，數字萬用表市場份額已達78%，較2015年提升21個百分點，其中高端智能萬用表細分市場復合增長率高達19.8%，成為萬用表產品設計創新的核心增長賽道。國家《關于加快推動電子測量儀器產業高質量發展的指導意見》明確提出，2025年電子測量儀器關鍵核心技術自給率需達70%以上，直接推動國內具備自主研發能力的萬用表企業從2021年的不足30家增至2024年的67家，行業對高質量萬用表產品設計的需求迎來爆發式增長。

1.2萬用表產品設計相關國家標準與權威規范

萬用表產品設計的底層邏輯，是嚴格遵循國家與行業權威標準，所有設計工作必須在合規框架內開展。目前國內現行核心規范包括：

• 核心國家標準：GB/T13978-2008《數字多用表》（2024版已啟動修訂），明確界定了萬用表的術語定義、技術要求、試驗方法、檢驗規則，是所有國產萬用表產品設計必須遵守的底層規范；
• 安全與合規標準：IEC61010-1測量設備安全標準、EMC電磁兼容標準、RoHS環保標準，界定了萬用表產品設計的安全紅線、電氣隔離、環境適應性要求；
• 權威專著與文獻：國家出版基金支持的“十四五”國家重點出版專項《國產信息通信儀表與測試應用》（周峰博士領銜編著）、電子工業出版社《萬用表零基礎到實戰》等專業書籍，以及《電子測量與儀器學報》《電測與儀表》等核心期刊的公開論文，為萬用表產品設計提供了完整的理論與技術支撐。

1.3工業設計在萬用表產品升級中的核心價值

長期以來，國內萬用表行業陷入“重參數、輕體驗”“重成本、輕創新”的同質化困局，多數產品僅停留在功能實現層面，在安全防護、人機交互、場景適配、品牌識別度上與國際品牌存在明顯差距。

在核心測量技術逐步實現國產替代的當下，工業設計是國產萬用表實現品牌升級、打破高端市場壟斷的核心抓手。一套成熟的萬用表產品設計方案，既能解決用戶核心痛點、守住產品安全底線，又能打造品牌差異化競爭力、平衡產品性能與量產成本，最終實現“好用、安全、耐用、用戶愿意長期使用”的產品價值，這也是我們壹零壹工業設計始終堅守的設計理念。

二、萬用表產品設計前置核心動作：全維度行業調查研究

沒有精準調研的萬用表產品設計，都是自嗨式的空想。萬用表作為覆蓋多場景、多用戶群體的通用測量工具，其設計的精準度完全取決于前期調研的深度。我們在每一個萬用表產品設計項目啟動前，都會完成市場行業調研、用戶深度調研、競品對標調研三大模塊的系統性研究，確保設計方向不偏離真實需求。

2.1市場行業調研：摸清行業脈絡，找準產品生態位

市場調研的核心，是明確萬用表產品設計的市場定位、賽道機會與合規邊界，我們重點關注四大核心維度：

• 市場格局與增長賽道：目前國內萬用表市場形成清晰梯隊——中低端市場由優利德、勝利、華儀等國產品牌主導，憑借高性價比占據70%以上民用與入門級工業市場；高端市場長期被福祿克、是德科技等國際品牌占據，但國產品牌已逐步實現突破。其中新能源光伏風電、工業自動化、智能電網、石油化工四大領域的需求增速最快，2024年新能源行業萬用表采購量同比增長37%，是萬用表產品設計重點布局的核心賽道。
• 技術發展趨勢：通過梳理核心期刊公開論文，明確萬用表產品設計的三大技術方向：一是高精度與高穩定性，基于高性能MCU、高精度ADC芯片的方案，大幅降低溫漂與測量誤差；二是智能化與互聯化，藍牙、WiFi數據傳輸、APP同步、AI故障診斷等功能逐步成為中高端機型標配；三是高可靠性與強防護，IP67級防護、寬溫域工作、抗強電磁干擾設計，成為工業級萬用表產品設計的核心競爭力。
• 合規與標準邊界：提前梳理全維度合規標準，明確萬用表產品設計的安全紅線，比如高壓測量場景的爬電距離、電氣間隙、阻燃等級要求，從設計源頭規避合規風險。
• 供應鏈與成本體系：調研國內萬用表核心供應鏈資源，明確核心元器件的國產化替代方案、模具成本、量產成本，為萬用表產品設計的落地性提供支撐。

2.2用戶深度調研：挖掘真實痛點，定義設計核心需求

萬用表的用戶群體差異極大，不同用戶對萬用表產品設計的需求天差地別。我們通過用戶訪談、場景觀察、問卷調研、售后數據分析四大方式，將用戶分為四大核心群體，并明確其核心設計需求：

用戶群體	核心使用場景	萬用表產品設計核心需求
工業現場運維工程師	石油化工、新能源電站、配電房巡檢、高空作業、復雜電磁環境	高防護等級、抗跌落、寬溫工作、抗電磁干擾、單手操作、誤操作防護、強光下屏幕可視
電子研發/維修工程師	實驗室電路調試、電路板維修、精密元器件測量	高精度、快速響應、小量程測量、特尖表筆適配、數據記錄、便攜性
高校實訓師生	電子專業教學、實驗實訓、技能競賽	高性價比、操作簡單、防燒設計、基礎功能完備、耐用性強
家用/DIY愛好者	家電維修、家裝電路檢測、手工電子制作	體積小巧、操作簡單、自動量程、防誤操作、價格親民、基礎功能齊全



在調研中我們發現，80%的用戶核心訴求，都集中在“安全”與“易用”兩大維度，而非單純的參數堆砌，這也是我們萬用表產品設計的核心發力點。

2.3競品對標調研：拆解標桿產品，找到創新突破點

競品調研的核心，不是模仿，而是“取其精華，去其糟粕”，為萬用表產品設計找到差異化的創新機會。我們會拆解三大類競品：

• 國際標桿產品：比如福祿克17BMAX、是德科技手持萬用表，重點拆解其安全防護設計、人機工程邏輯、材料工藝、可靠性設計，為萬用表產品設計的高端化提供參考；
• 國內頭部品牌產品：比如優利德UT197工業級萬用表、勝利VC890經典款機型，重點分析其市場優勢、成本控制方案、用戶口碑亮點與不足，規避行業普遍存在的設計短板；
• 細分賽道創新產品：比如華博HT116智能萬用表，重點分析其人機交互創新、全自動量程設計邏輯，為入門級萬用表產品設計提供新思路。

通過對標桿產品的拆解、實測、用戶口碑分析，我們總結出國產萬用表的普遍短板：安全防護設計同質化、人機交互缺乏場景化思考、系列化產品缺乏統一的家族化設計語言、工業級產品的環境適應性設計不足，而這些，正是萬用表產品設計的核心突破點。

三、萬用表產品設計的核心痛點與解決方向

基于前期全維度調研，我們梳理出萬用表產品設計需要解決的四大核心用戶痛點與兩大行業痛點，明確了工業設計的核心解決方向，這也是所有萬用表產品設計工作的核心靶心。

3.1萬用表產品設計核心用戶痛點與解決方向

1.安全痛點：誤操作風險高，設備損毀與人身安全隱患大

這是用戶反饋最強烈的核心痛點。據售后數據統計，萬用表80%以上的損壞，都源于誤操作——新手用戶極易出現“表筆插在電流孔，卻去測電壓”“檔位選錯導致過載燒表”的情況，甚至可能引發觸電、電弧灼傷等安全事故。

萬用表產品設計解決方向：建立全鏈路的安全防護設計體系。硬件層面，采用雙保險絲高壓隔離、壓敏電阻+氣體放電管的浪涌防護、PCB高壓區域開槽隔離設計，確保爬電距離符合IEC61010標準；人機層面，設計表筆插孔與檔位的聯動檢測機制，搭配聲光報警功能，當出現誤操作時立即提醒用戶；結構層面，采用UL94V0級阻燃材料，強化絕緣防護，從源頭規避安全風險。

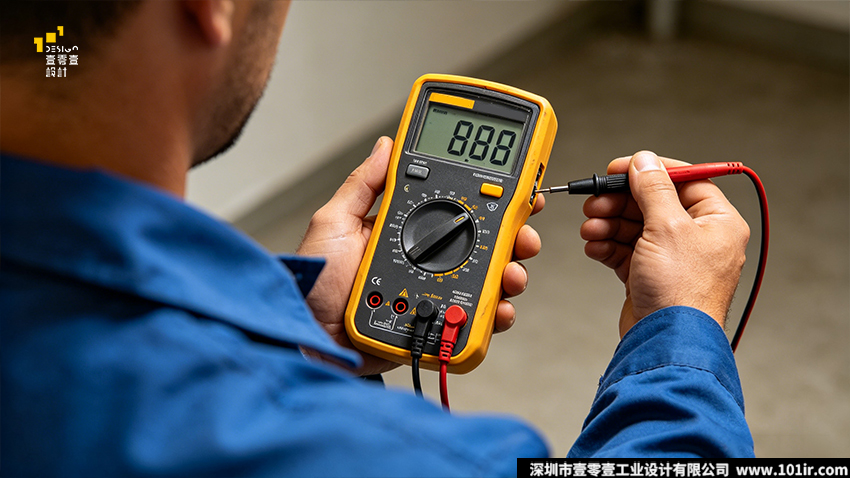

2.人機交互痛點：操作繁瑣，場景適配性差

傳統萬用表存在諸多人機短板：旋鈕布局不合理，單手無法完成檔位切換；屏幕無背光或可視角度差，昏暗環境、強光下無法清晰讀數；旋鈕長期使用后接觸不良，導致讀數跳變；手動量程機型操作繁瑣，新手難以快速上手。

萬用表產品設計解決方向：場景化的人機工程設計。握持形態上，采用人體工學弧線設計，搭配防滑紋理，適配單手長時間握持；操作布局上，將核心旋鈕、常用按鍵設計在拇指可及的范圍內，確保單手可完成所有操作；顯示系統上，采用EBTN高清防眩光屏，搭配自動背光、熒光按鍵，適配暗光、強光等復雜場景；交互邏輯上，自動量程與手動量程雙模式兼容，兼顧新手的易用性與專業用戶的靈活性。

3.性能適配痛點：復雜環境下測量穩定性不足

工業現場、變電站等場景存在強電磁干擾，普通萬用表會出現讀數跳變、精度下降的問題；戶外高溫、低溫、潮濕環境下，部分機型會出現死機、元件失效的情況；小信號測量時，溫漂、引線電阻導致測量誤差過大。

萬用表產品設計解決方向：結構設計與硬件性能的協同優化。抗電磁干擾層面，采用金屬屏蔽罩結構設計，對模擬前端、ADC核心區域進行全屏蔽，配合PCB接地優化，提升抗干擾能力；環境適應性層面，采用雙層殼體減震結構、硅膠全包防護設計，提升防跌落、防水防塵能力，工業級萬用表產品設計需達到IP67防護、5米防跌落、-40℃~55℃寬溫工作；精度保障層面，優化內部散熱結構，減少溫度變化對核心測量元件的影響，采用四線制測量接口設計，規避引線電阻對小電阻測量的干擾。

4.耐用性痛點：長期使用故障率高，使用壽命短

用戶反饋的高頻問題包括：表筆線長期彎折后斷裂、按鍵旋鈕萬次使用后失效、殼體跌落易開裂、電池倉接觸不良等，尤其是工業場景，高頻次、高強度的使用對產品的耐用性提出了極高的要求。

萬用表產品設計解決方向：全生命周期的耐用性設計。核心部件層面，旋鈕采用鍍金觸點，確保萬次旋轉后仍接觸良好；按鍵采用耐老化硅膠材質，通過10萬次按壓壽命測試；表筆采用耐彎折、防凍、高彈性線材，搭配鍍金表筆頭，提升耐磨性與導電性；結構層面，殼體采用高強度工程塑料，搭配硅膠減震防護套，邊角做圓角防沖擊設計，大幅提升抗跌落能力；細節層面，電池倉采用彈性接觸設計，規避震動導致的斷電問題，接口處做密封防護，提升防塵防水能力。

3.2萬用表產品設計行業核心痛點與解決方向

1.產品同質化嚴重，品牌識別度不足

國內多數萬用表產品外觀趨同，紅黑配色+方形殼體+居中旋鈕的設計千篇一律，缺乏品牌專屬的設計語言，用戶無法通過外觀識別品牌，更無法形成品牌忠誠度。

萬用表產品設計解決方向：家族化、系列化的設計語言體系。針對品牌的不同產品線（入門款、專業款、工業款），設計統一的品牌識別元素，包括專屬的殼體形態、旋鈕造型、按鍵語言、色彩體系，讓不同定位的產品既保持統一的品牌辨識度，又有清晰的產品層級區分，同時通過系列化設計降低模具開發成本，提升研發效率。

2.設計與制造脫節，落地性與成本控制失衡

很多萬用表產品設計方案看似創新，卻忽略了供應鏈的制造能力，導致開模難度大、量產良率低、成本失控，最終無法落地；或是為了控制成本，犧牲了產品的核心性能與體驗，陷入“低價低質”的惡性循環。

萬用表產品設計解決方向：并行工程的設計理念。在萬用表產品設計初期，就邀請結構工程師、供應鏈專家、品控專家參與評審，確保設計方案的可制造性；采用通用化、模塊化的設計思路，核心部件（如顯示屏、電池倉、旋鈕模塊）實現系列化產品通用，大幅降低開模與采購成本；在成本控制上，采用“好鋼用在刀刃上”的設計邏輯，核心安全部件、高頻使用部件絕不妥協，非核心部件優化設計控制成本，實現性能、體驗、成本的最佳平衡。

四、萬用表產品全流程工業設計體系

基于十余年的儀表儀器設計經驗，我們壹零壹工業設計總結出了一套7步閉環的萬用表產品全流程設計體系，這套體系既符合GB/T13978國家標準與行業規范，又兼顧了創新設計與量產落地，已在數十款萬用表產品設計項目中得到驗證。

第一步：需求定義與項目立項——錨定設計靶心

這是萬用表產品設計工作的起點，核心是將模糊的市場需求，轉化為清晰、可量化、可落地的設計需求規格書（SOR）。我們會在這一階段明確五大核心內容：

• 產品定位與用戶畫像：明確產品是入門款、專業款還是工業高端款，核心用戶群體是誰，核心使用場景是什么，產品的核心賣點與差異化優勢是什么；
• 核心性能指標：明確測量功能、精度等級、量程范圍、響應時間、安全等級等核心參數，確保符合GB/T13978國家標準與相關行業規范；
• 設計約束條件：明確成本目標、量產周期、供應鏈資源、合規標準、環保要求等邊界條件；
• 項目團隊與里程碑：組建工業設計、結構工程、硬件研發、供應鏈、品控多部門協同的項目團隊，明確設計、手板、開模、試產、量產的關鍵時間節點；
• 風險評估與應對：提前預判技術、供應鏈、合規層面的風險，制定應對方案。

最終輸出的《產品設計需求規格書》，會成為整個萬用表產品設計項目的執行綱領，所有設計工作都圍繞這份規格書展開，避免后期出現方向偏離。

第二步：概念設計與方案發散——創新思維的碰撞

這一階段是萬用表產品設計創新的核心環節，核心是基于需求定義，通過頭腦風暴、草圖發散、方案建模，輸出多套差異化的設計方案，找到最佳的設計方向。

我們的概念設計分為三個維度：

• 人機架構設計：先確定產品的核心人機布局，包括屏幕位置、旋鈕與按鍵的排布、表筆插孔的位置、握持形態，優先保障操作的便捷性與安全性，這是萬用表產品設計的“骨架”；
• 形態與外觀設計：在人機架構的基礎上，進行外觀形態的創新，結合品牌家族化設計語言，設計產品的殼體造型、色彩搭配、材質工藝，打造差異化的視覺識別度，這是萬用表產品設計的“皮肉”；
• 功能與結構創新：結合用戶痛點，進行功能創新，比如磁吸式表筆收納、可折疊支架、可更換電池倉、模塊化功能拓展等，同時初步評估結構方案的可行性，這是萬用表產品設計的“靈魂”。

通常我們會輸出3-5套差異化的概念方案，制作效果圖、簡易草模，組織項目團隊與用戶代表進行評審，從人機體驗、創新性、落地性、成本控制、品牌匹配度五大維度進行打分，最終選定1-2套方案進入詳細設計階段。

第三步：詳細設計與工程落地——從創意到可實現

這一階段是萬用表產品設計落地的核心，核心是將概念方案轉化為可開模、可量產的詳細設計圖紙，實現工業設計與結構工程、硬件研發的深度協同。

詳細設計分為四大核心模塊：

• 外觀精細化設計：細化產品的分模線、卡扣位、按鍵行程、紋理細節、絲印內容，確保外觀效果與概念方案一致，同時適配模具設計與注塑工藝；
• 結構工程設計：完成殼體結構、內部支撐、減震結構、密封結構、按鍵旋鈕結構的詳細設計，重點關注高壓區域的絕緣隔離、PCB的固定與防護、防跌落結構設計，確保結構強度與可靠性；同時與硬件研發團隊協同，優化PCB布局，確保高壓區域的爬電距離、電氣間隙符合安全標準，比如2000V高壓測量場景，爬電距離需≥15mm，PCB需做開槽隔離設計；
• 材料與工藝選型：殼體選用UL94V0級阻燃ABS/PC工程塑料，防護套選用耐高低溫、高回彈硅膠，按鍵選用耐老化硅膠材質，明確表面處理工藝（如磨砂、噴油、電鍍、激光雕刻），兼顧耐用性、視覺效果與成本控制；
• 合規與可制造性評審：邀請模具廠、供應鏈專家、合規工程師進行詳細評審，優化模具結構、注塑工藝，規避量產風險，同時再次核對設計方案是否符合GB/T13978、IEC61010等相關標準，確保合規性。

最終輸出完整的3D結構圖紙、2D工程圖、BOM表、材料工藝規范，為后續的原型制作與模具開發提供完整的技術依據。

第四步：原型制作與測試驗證——用實測驗證設計

圖紙上的設計永遠是理論上的，只有通過原型制作與實測，才能發現萬用表產品設計中的問題。這一階段的核心，是通過原型制作，完成用戶體驗驗證、功能性能驗證、可靠性驗證三大核心測試。

我們的測試驗證分為三個階段：

• 外觀手板與人機驗證：通過CNC加工制作外觀手板，1:1還原產品的外觀、尺寸、握持手感，邀請目標用戶進行握持測試、操作體驗測試，優化按鍵布局、握持形態、紋理細節，確保人機體驗達到預期；
• 功能原型與性能驗證：制作功能原型機，搭載完整的硬件電路與結構，完成核心測量功能、精度、響應速度、安全防護功能的測試，同時驗證結構與硬件的適配性，優化內部布局，解決信號干擾、散熱等問題；
• 可靠性與環境測試：按照行業標準，完成全面的可靠性測試，包括1.5米/5米跌落測試、IP防水防塵測試、高低溫循環測試、濕熱測試、按鍵旋鈕壽命測試、EMC電磁兼容測試、耐壓絕緣測試，全面驗證產品的可靠性與環境適應性。

每一輪測試后，我們都會針對發現的問題，對萬用表產品設計方案進行優化迭代，重新制作原型進行復測，直到所有測試項全部達標，確保設計方案的成熟度。

第五步：設計評審與優化迭代——多維度把關，杜絕設計缺陷

這一階段是萬用表產品設計量產前的最后一道設計把關，我們會組織最終設計評審會，邀請工業設計、結構工程、硬件研發、供應鏈、品控、市場、用戶代表全相關方參與，對設計方案進行全面的終審。

評審的核心內容包括：

• 設計方案是否完全滿足需求規格書的所有要求；
• 產品的安全性能、可靠性、合規性是否全部達標，測試數據是否完整；
• 設計方案的可制造性、量產良率是否可控，成本是否符合目標；
• 產品的外觀、人機體驗、品牌識別度是否達到預期；
• 潛在的量產風險與應對方案是否完善。

評審通過后，萬用表產品設計方案正式凍結，進入模具開發與量產準備階段；若評審中發現問題，則針對性優化迭代，再次評審，直到方案完全通過。

第六步：量產轉化與供應鏈管控——讓設計從圖紙走向產品

設計的最終價值，在于量產落地。這一階段的核心，是完成模具開發、試產調試、品控標準制定，確保量產產品與萬用表產品設計方案的一致性。

我們的核心工作包括：

• 模具開發與跟進：對接模具廠，完成模具設計評審，跟進模具加工、試模、改模全過程，確保注塑件的尺寸精度、外觀效果符合設計要求，重點控制合模線、縮水、披鋒等注塑缺陷；
• 供應鏈管控：對接元器件供應商、外協加工廠，確認物料的規格、品質、交期，完成關鍵物料的封樣，確保所有物料符合萬用表產品設計規范；
• 試產與工藝調試：完成T0-T3試產，全程跟進組裝工藝，解決組裝過程中出現的結構適配、裝配難度大等問題，優化組裝工藝，提升生產效率；
• 品控標準制定：制定完整的產品來料檢驗、制程檢驗、成品檢驗標準，明確關鍵檢驗項（如耐壓測試、精度校準、功能測試、跌落測試）的檢驗方法與合格標準，確保量產產品的品質一致性。

第七步：上市反饋與持續迭代——讓產品在用戶反饋中進化

產品量產上市，不是萬用表產品設計的終點，而是迭代優化的起點。我們會持續跟蹤產品的售后數據、用戶反饋、市場口碑，完成兩大核心工作：

• 問題快速響應：針對售后反饋的高頻問題，快速分析根因，通過設計優化、工藝優化解決問題，完成產品的小版本迭代，提升產品品質；
• 產品升級規劃：基于用戶的新需求、行業技術的新趨勢，規劃產品的大版本升級，持續優化產品的性能、體驗、安全性，延長產品的生命周期，保持產品的市場競爭力。

五、萬用表產品工業設計核心技巧

十余年的萬用表產品設計實戰，我們總結出了6條可復制、可落地的核心設計技巧，這些技巧是我們踩過無數坑、迭代過數十款產品后沉淀的核心經驗，也是做好萬用表產品設計的關鍵。

1.安全優先，是萬用表產品設計不可突破的底層底線

萬用表是帶電操作的工具，安全永遠是第一位的，所有的創新設計，都不能以犧牲安全為代價。我們的設計原則是：先做安全防護設計，再做功能與外觀設計。

具體技巧包括：高壓區域必須做物理隔離，PCB開槽增加爬電距離；表筆插孔必須做防誤插設計，搭配聲光報警機制，從源頭規避誤操作；核心防護元件（保險絲、壓敏電阻、放電管）必須選用工業級規格，絕不降本縮水；殼體材料必須選用UL94V0級阻燃材料，即使出現內部短路，也不會引發殼體燃燒。

2.場景化設計，是萬用表人機體驗優化的核心密碼

脫離使用場景的萬用表產品設計，都是紙上談兵。萬用表的使用場景千差萬別，高空作業、配電箱內昏暗環境、戶外強光環境、工業強電磁環境，不同的場景，對設計的要求完全不同。

我們的設計方法是：把自己變成用戶，沉浸式體驗真實使用場景。比如為了設計工業級萬用表，我們的設計師跟著電力工程師爬過電線桿、進過變電站、蹲過新能源電站的機房，真實感受單手操作、強光下讀數、戴手套操作的痛點，最終設計出了適配戴手套操作的大尺寸按鍵、強光下可視的防眩光屏、高空作業防掉落的掛繩孔與磁吸結構，這些細節，只有深入場景才能設計出來。

3.結構設計與硬件性能協同，是產品穩定性的核心保障

很多設計師會陷入“重外觀、輕結構”的誤區，忽略了結構設計對產品性能的影響。萬用表的測量精度、抗干擾能力、散熱性能，都與萬用表產品設計中的結構方案深度相關。

核心技巧包括：模擬前端、ADC核心測量區域，必須設計金屬屏蔽罩結構，提升抗電磁干擾能力；發熱元件的布局，必須搭配對應的散熱結構，避免溫度變化導致測量精度漂移；電池、變壓器等重型元件，必須做加固限位設計，避免跌落時元件脫落、PCB損壞；內部走線必須做強弱電分離，避免信號干擾。

4.家族化設計語言，是品牌突圍的關鍵抓手

國產萬用表品牌想要擺脫同質化困局，必須建立專屬的家族化設計語言體系。一套成熟的家族化設計語言，不僅能提升品牌識別度，還能大幅降低萬用表產品設計的研發與制造成本。

我們的實戰經驗是：為品牌建立三大設計體系——視覺識別體系（專屬的殼體造型、色彩體系、品牌符號）、人機交互體系（統一的旋鈕、按鍵操作邏輯）、模塊化通用體系（核心部件的模塊化設計，實現系列產品通用）。比如我們為合作客戶設計的儀華系列萬用表，針對小型表、中型表、大型表，制定了不同的產品定位，但通過統一的設計元素，形成了完整的家族化產品矩陣，既提升了品牌辨識度，又降低了研發成本，產品上市后獲得了廣泛的市場認可。

5.細節設計，決定產品的用戶口碑與生命周期

萬用表產品設計的成敗，在于細節。一個看似不起眼的細節，可能會決定用戶的使用體驗，甚至產品的使用壽命。

我們重點關注的細節包括：旋鈕的阻尼手感，既要清晰的檔位感，又要旋轉順滑，避免卡頓；表筆的收納設計，避免線材彎折損壞；屏幕的防刮花處理，提升使用壽命；絲印的耐磨設計，避免長期使用后標識磨損；邊角的圓角設計，避免握持時硌手；甚至是蜂鳴器的音量、提示音的頻率，我們都會反復調試，確保用戶使用時的舒適感。

6.成本與品質的平衡，是產品商業成功的核心

好的萬用表產品設計，一定是在成本約束內，實現品質與體驗的最大化。一味堆砌高端配置、忽略成本控制的設計，最終會因為價格過高失去市場；而一味降本、犧牲核心體驗的設計，最終會陷入低價低質的惡性循環。

我們的平衡技巧是：核心體驗與安全部件，絕不降本；非核心部件，極致優化。比如安全防護元件、測量核心元件、旋鈕按鍵等高頻使用部件，我們會選用高品質規格，確保安全與耐用性；而殼體、內部支撐等結構件，我們會通過優化結構設計，在保證強度的前提下，選用高性價比的材料，控制成本；同時通過通用化、模塊化設計，降低開模與采購成本，最終實現“高端體驗、中端價格”的產品競爭力。

六、萬用表產品設計實戰舉例：工業級手持智能萬用表全案設計

為了讓大家更直觀地理解萬用表產品設計全流程，我們以壹零壹工業設計團隊落地的一款工業級手持智能萬用表項目為例，完整還原從需求到量產的設計全過程。

項目背景

本項目的合作客戶是國內某儀表儀器廠商，目標是針對石油化工、新能源電站、工業配電等高端工業場景，打造一款國產高端工業級手持萬用表，對標國際標桿產品，解決國產工業級萬用表防護能力不足、人機體驗差、智能化程度低的痛點，產品定位高端工業級市場，核心用戶群體是工業現場運維工程師。

核心需求定義

基于前期調研，我們明確了萬用表產品設計的核心需求：

• 安全與防護：CATIII1000V/CATIV600V安全等級，IP67防水防塵，5米防跌落，符合GB/T13978國家標準與IEC61010安全標準；
• 環境適應性：-40℃~55℃寬溫工作，抗強電磁干擾，適配工業現場復雜環境；
• 人機體驗：單手可完成全功能操作，戴手套可正常使用，強光/暗光環境下清晰讀數，防誤操作聲光報警；
• 智能化：藍牙5.0數據傳輸，配套手機APP，支持測量數據實時同步、報告生成、歷史數據追溯；
• 核心性能：三位半高精度，真有效值測量，自動量程，快速響應，覆蓋交直流電壓、電流、電阻、電容、溫度、頻率等全功能測量。

概念設計與方案選定

基于需求定義，我們輸出了4套差異化的萬用表產品設計概念方案，最終經過多輪評審，選定了“極致防護+便攜操作”平衡的方案，核心設計亮點包括：

• 人機架構：采用非對稱人體工學握持設計，握持處做內凹弧線，搭配3D防滑紋理，適配戴手套單手長時間握持；核心旋鈕居中布局，常用功能按鍵分布在旋鈕兩側，拇指可輕松觸及，實現單手全功能操作；
• 防護設計：雙層殼體結構，內層高強度PC殼體承載核心部件，外層高回彈硅膠全包防護，邊角做加厚防沖擊設計，實現5米防跌落；所有接口、按鍵、電池倉均做雙層密封設計，達到IP67防水防塵等級；
• 視覺設計：延續客戶品牌家族化設計語言，采用工業紅+黑的主色調，搭配品牌專屬的旋鈕造型與按鍵設計，形成強烈的品牌識別度；
• 細節創新：屏幕采用2.4英寸EBTN高清防眩光屏，搭配自動背光與熒光按鍵，適配強光/暗光環境；表筆插孔做防誤插設計，搭配檔位聯動聲光報警，規避誤操作風險；背面設計可折疊支架與強磁吸附結構，適配現場擺放、機柜吸附等多種使用場景；內置可充電鋰電池，搭配Type-C接口，支持快充與戶外移動電源供電。

詳細設計與測試驗證

在詳細設計階段，我們與客戶的硬件研發團隊深度協同，完成了萬用表產品設計全流程的優化：

• 結構設計：優化雙層殼體的減震結構，在PCB四角設計硅膠減震墊，跌落時可有效緩沖沖擊力；高壓測量區域PCB做2mm寬的開槽隔離，爬電距離≥18mm，遠超安全標準要求；核心測量區域設計全封閉金屬屏蔽罩，大幅提升抗電磁干擾能力；
• 材料選型：內層殼體采用UL94V0級阻燃PC+玻纖材料，提升結構強度；外層防護套采用耐高低溫、高回彈阻燃硅膠，-40℃低溫下仍保持彈性；按鍵采用耐老化硅膠材質，通過10萬次按壓壽命測試；
• 測試驗證：我們制作了多輪原型機，完成了全面的測試驗證，包括跌落測試、IP67防水防塵測試、高低溫循環測試、EMC電磁兼容測試、耐壓絕緣測試，所有測試項全部達標；同時邀請了工程師進行實測，針對按鍵手感、握持舒適度、操作邏輯進行了3輪優化，最終達到了最佳的用戶體驗。

量產落地與市場反饋

設計方案凍結后，我們全程跟進模具開發、試產調試，解決了硅膠套貼合、殼體注塑、密封結構等量產難題，制定了完整的品控標準，最終產品順利實現量產上市。

產品上市后，憑借出色的防護性能、極致的人機體驗、穩定的測量性能，獲得了行業用戶的高度認可，成功打破了國際品牌在高端工業級萬用表市場的壟斷，同時榮獲了2024年度全國石油和化工電氣創新產品獎，成為國產高端工業級萬用表的標桿產品之一。

七、萬用表產品設計常見問題

1.萬用表產品設計必須遵守的核心國家標準是什么？

答：萬用表產品設計最核心的國家標準是GB/T13978-2008《數字多用表》，該標準明確界定了數字萬用表的術語定義、技術要求、試驗方法、檢驗規則，是所有國產萬用表設計必須遵守的底層規范。同時，工業級萬用表設計還需符合IEC61010-1測量設備安全標準、EMC電磁兼容標準、RoHS環保標準等相關規范。



2.萬用表產品設計的核心原則有哪些？

答：萬用表產品設計有五大核心原則，優先級從高到低依次為：

1.安全優先原則：所有設計必須守住電氣安全、防護安全的底線，符合相關國家標準；

2.場景適配原則：基于目標用戶的真實使用場景做設計，脫離場景的設計沒有實際價值；

3.性能協同原則：結構設計必須與硬件性能深度協同，保障測量精度與產品穩定性；

4.可落地原則：設計方案必須兼顧量產可行性、成本控制，確保能從圖紙轉化為產品；

5.品牌差異化原則：通過家族化設計語言打造品牌辨識度，打破行業同質化困局。



3.工業級萬用表設計的核心安全防護要求是什么？

答：工業級萬用表設計的核心安全防護要求主要包括四大維度：

1.電氣安全：需達到CATIII1000V/CATIV600V安全等級，高壓區域爬電距離、電氣間隙符合IEC61010標準，配備雙保險絲高壓隔離、浪涌防護電路；

2.環境防護：需達到IP67及以上防水防塵等級，可應對潮濕、粉塵等惡劣工業環境；

3.機械防護：需通過3-5米防跌落測試，采用雙層減震殼體、硅膠全包防護設計，保障跌落時產品不損壞、功能正常；

4.誤操作防護：需配備表筆插孔與檔位聯動的聲光報警功能，從源頭規避用戶誤操作引發的安全事故與設備損壞。



4.萬用表產品設計前期需要完成哪些調研工作？

答：萬用表產品設計前期必須完成三大核心調研工作，缺一不可：

1.市場行業調研：摸清行業發展現狀、市場規模、增長賽道、技術趨勢、合規標準、供應鏈資源，明確產品的市場生態位；

2.用戶深度調研：通過訪談、場景觀察、問卷調研等方式，明確目標用戶的核心使用場景、核心需求、使用痛點，定義產品的核心設計方向；

3.競品對標調研：拆解國際標桿產品、國內頭部品牌產品、細分賽道創新產品，分析其優勢與不足，找到產品的差異化創新機會。



5.萬用表設計中最常見的用戶痛點有哪些？怎么解決？

答：萬用表設計中最常見的四大用戶痛點與解決方案如下：

1.安全痛點：誤操作易燒表、存在觸電風險，解決方案是建立全鏈路安全防護體系，包括硬件隔離防護、誤操作聲光報警、阻燃絕緣材料選型；

2.人機痛點：操作繁瑣、單手操作不便、復雜環境下讀數困難，解決方案是場景化人機工程設計，優化握持形態、操作布局、顯示系統；

3.性能痛點：復雜環境下測量精度下降、穩定性不足，解決方案是結構設計與硬件性能協同優化，做好電磁屏蔽、散熱設計、環境適應性設計；

4.耐用性痛點：長期使用故障率高、使用壽命短，解決方案是全生命周期耐用性設計，核心部件選用高規格材質，優化結構強度與防護設計。



6.數字萬用表產品設計的全流程分為哪幾個步驟？

答：一套標準化、可落地的數字萬用表產品設計全流程，分為7個閉環步驟，依次為：

1.需求定義與項目立項：明確產品定位、核心需求、設計約束，輸出設計需求規格書；

2.概念設計與方案發散：完成人機架構、外觀形態、功能創新的方案設計，輸出多套差異化概念方案；

3.詳細設計與工程落地：完成外觀精細化設計、結構工程設計、材料工藝選型，輸出可量產的設計圖紙；

4.原型制作與測試驗證：制作原型機，完成用戶體驗、功能性能、可靠性的全維度測試；

5.設計評審與優化迭代：組織全相關方終審，優化設計方案，凍結最終設計；

6.量產轉化與供應鏈管控：跟進模具開發、試產調試，制定品控標準，確保產品順利量產；

7.上市反饋與持續迭代：跟蹤用戶反饋，完成產品優化迭代，延長產品生命周期。



7.萬用表產品設計中如何平衡成本與產品品質？

答：萬用表產品設計中平衡成本與品質的核心邏輯是“核心體驗不妥協，非核心環節極致優化”，具體方法包括：

1.分級管控成本：核心安全部件、測量核心元件、高頻使用部件（旋鈕、按鍵、表筆）選用高品質規格，絕不降本；非核心結構件通過結構優化，在保證性能的前提下選用高性價比材料；

2.模塊化通用設計：核心部件（顯示屏、電池倉、旋鈕模塊）實現系列化產品通用，大幅降低開模與采購成本；

3.并行工程設計：設計初期就邀請供應鏈、品控專家參與評審，提前規避量產風險，降低試產改模成本；

4.精準定位需求：只做目標用戶的核心需求，砍掉非必要的冗余功能，避免無效的成本投入。



8.萬用表人機工程設計的核心技巧有哪些？

答：萬用表人機工程設計的核心技巧，核心是圍繞“用戶真實使用場景”做優化，具體包括：

1.握持優化：采用人體工學弧線設計，搭配防滑紋理，適配單手長時間握持，戴手套也能穩定握持；

2.操作優化：核心旋鈕、常用按鍵布局在拇指可及的范圍內，確保單手可完成全功能操作，按鍵尺寸適配戴手套操作；

3.顯示優化：采用高清防眩光屏，搭配自動背光，適配強光、暗光等復雜環境，屏幕角度符合用戶握持時的可視角度；

4.交互優化：自動量程與手動量程雙模式兼容，檔位標識清晰易懂，誤操作有明確的聲光提醒，兼顧新手易用性與專業用戶靈活性。



9.國產萬用表產品設計如何打破同質化困局？

答：國產萬用表產品設計打破同質化困局，核心有三大路徑：

1.建立家族化設計語言體系：打造品牌專屬的視覺識別體系、人機交互體系、模塊化通用體系，讓產品具備強品牌辨識度，區別于行業通用設計；

2.深耕場景化差異化創新：針對細分賽道的特定場景做深度設計，比如新能源電站專用萬用表、石油化工防爆萬用表、高校實訓專用萬用表，打造細分場景的核心競爭力；

3.智能化與體驗升級：基于國產芯片技術，打造智能化功能，比如藍牙數據傳輸、APP數據管理、AI故障診斷等，同時優化人機體驗，打造“參數達標、體驗遠超同行”的產品。



10.萬用表產品設計量產落地需要注意哪些核心問題？

答：萬用表產品設計量產落地，需要重點關注四大核心問題，避免設計方案無法落地：

1.可制造性設計：設計初期就考慮模具注塑、產品組裝的可行性，避免出現復雜結構導致開模難度大、量產良率低的問題；

2.供應鏈管控：提前確認核心元器件的供應穩定性、物料規格，完成關鍵物料封樣，避免量產時出現物料短缺、物料不符合設計要求的問題；

3.品控標準制定：提前制定完整的來料檢驗、制程檢驗、成品檢驗標準，明確關鍵測試項的合格標準，確保量產產品的品質一致性；

4.合規性認證：量產前完成相關的產品認證（如3C認證、防爆認證等），確保產品符合國家相關法規要求，避免上市后出現合規風險。

八、文章總結

萬用表作為電子測量領域最基礎、最通用的工具，萬用表產品設計從來都不是一件簡單的事。它既需要我們對國家標準、行業技術、安全規范有深刻的理解，也需要我們對用戶、場景、痛點有極致的洞察；既需要我們有天馬行空的創新思維，也需要我們有腳踏實地的落地能力。

作為壹零壹工業設計的設計師，我們始終認為，好的儀表儀器產品設計，是技術與藝術的融合，是理性與感性的平衡，是安全、性能、體驗、成本、量產的全維度最優解。在國產儀表儀器行業從“中國制造”走向“中國創造”的當下，工業設計不再是錦上添花的外觀美化，而是產品核心競爭力的重要組成部分，是國產儀表品牌實現高端化、國際化的核心抓手。

十余年的深耕，我們見證了國產萬用表行業的崛起，也深知我們還有很長的路要走。未來，我們壹零壹工業設計團隊會持續深耕儀表儀器產品設計領域，以用戶為中心，以創新為驅動，打造更多好用、安全、高品質的國產測量工具，助力國產儀表儀器行業的高質量發展，讓中國設計、中國制造的測量工具，走向全球的每一個工業現場。

本文是《儀表儀器產品設計流程系列》的第一篇，后續我們會陸續推出儀表儀器產品的人機交互設計、EMC設計與工業設計協同、家族化產品體系設計、臺式高精度儀器設計等系列科普內容，歡迎行業同仁、用戶朋友交流探討，共同推動國產儀表儀器設計行業的進步。



本文權威參考文獻與資料出處

1.周峰.國產信息通信儀表與測試應用[M].人民郵電出版社,2025.（國家出版基金支持、“十四五”國家重點出版專項）

2.GB/T13978-2008,數字多用表[S].中華人民共和國國家質量監督檢驗檢疫總局、中國國家標準化管理委員會,2008.

3.徐國明,徐燕明,曹達,等.基于STM32與AD7606的高精度和快速響應數字多功能表的設計[J].電測與儀表,2015,52(12).

4.楊帆.手持式數字萬用表自動校準系統的設計策略[J].電子產品可靠性與環境試驗,2022,40(S01):99-102.

5.抗電磁干擾性能數字式萬用表設計及應用研究[J].電力系統裝備,2020年第2期.

6.PXI高精度數字萬用表的設計與實現[J].電子測量技術,2011年第10期.

7.中國電子儀器行業協會.2024年中國電子測量儀器行業發展白皮書[R].2024.

8.2025至2030中國萬用表行業產業運行態勢及投資規劃深度研究報告[R].2025.

9.萬用表零基礎到實戰[M].電子工業出版社,2025.

內容來源于：http://www.eguge.com/news-s1403-c1-p1.html
