一、振動檢測儀產品設計背景：工業預測性維護的核心裝備

振動檢測儀被稱為工業設備的"數字聽診器"，是實現工業設備預測性維護的核心裝備。早在19世紀末，人們就開始通過聽聲音、摸溫度來判斷設備運行狀態，但這種方法完全依賴經驗，準確性和及時性都無法保證。直到20世紀60年代，隨著電子技術和信號處理技術的進步，第一臺電子式振動檢測儀才應運而生。

根據《2025中國工業振動檢測儀器市場白皮書》數據顯示，2024年國內工業測振儀市場規模突破12.6億元，年復合增長率達18.2%，其中設備預測性維護場景的需求占比超過60%。全球振動測試儀市場規模預計將從2025年的14.98億美元增長至2032年的22.84億美元，年復合增長率達到6.3%，亞太地區成為全球增長最快的引擎。

這一爆發式增長的背后，是中國制造業向智能化、數字化轉型的迫切需求。中國工程院發布的《2024中國智能制造發展指數報告》指出，智能制造強調全流程數據采集、實時狀態監控與預測性維護，推動了檢測設備由傳統的離線抽檢向在線連續監測轉變。一臺小小的振動檢測儀，能夠提前6-12小時預警軸承磨損、螺栓松動等故障，將非計劃停機時間減少80%以上，年節省維修成本超百萬元。

然而，長期以來，國內高端振動檢測儀市場一直被國外品牌壟斷。根據2026年中國多用途測振頻譜儀市場調查研究報告顯示，進口品牌（BrüelKjær、Keysight、ONOSOKKI等）占據了61.4%的市場份額，國產頭部企業僅占28.0%。進口產品不僅價格昂貴，而且操作復雜、維護成本高，難以滿足國內中小企業的實際需求。這正是工業設計師肩負的使命：設計出真正適合中國工業場景、性能與國際接軌、價格親民的國產振動檢測儀。

二、振動檢測儀行業調查研究：深入一線的用戶需求挖掘

在啟動任何一個振動檢測儀產品設計項目之前，都需要深入行業調研。對于振動檢測儀這樣的專業工業產品，調研不能只停留在辦公室里看資料，必須走進工廠車間，與一線設備維護工程師同吃同住，親身體驗他們的工作場景和痛點。

（一）振動檢測儀核心用戶群體細分與需求分析

振動檢測儀的核心用戶分為三大類，每類用戶的需求差異顯著：

• 大型工業企業設備維護團隊：如鋼鐵廠、化工廠、發電廠的設備部。他們需要高精度、多功能的便攜式振動分析儀，能夠進行復雜的頻譜分析和故障診斷。
• 中小企業設備管理員：通常一人多職，沒有專業的振動分析知識。他們需要操作簡單、一鍵測量、結果直觀的基礎型測振儀。
• 第三方檢測機構：需要符合國際標準、數據準確可靠、能夠出具權威檢測報告的專業級設備。

（二）振動檢測儀典型使用場景調研

通過深度調研，我們發現振動檢測儀的使用場景具有以下共同特點：

• 環境惡劣：車間內多塵、潮濕、油污，溫度變化大，電磁干擾嚴重
• 操作時間長：設備維護工程師每天需要手持儀器巡檢數十個測點，累計使用時間超過4小時
• 光線復雜：既有陽光直射的室外設備，也有光線昏暗的地下機房
• 高空作業：經常需要在梯子上或狹窄的空間內進行測量
• 數據管理需求：需要將測量數據導出到電腦，生成報表和趨勢分析

（三）振動檢測儀競品分析與技術趨勢研究

我們對市場上主流的國內外振動檢測儀進行了全面拆解和評測，參考了《工業設備測振儀核心品牌深度評測報告》的評測方法，從測量精度、功能適配性、耐用性、人機工程學、數據管理五個維度進行了對比分析。

同時，我們查閱了大量國內權威文獻和專業書籍，包括：

• 張紹棟主編，電子科技大學出版社2024年出版的《噪聲與振動測量技術手冊》
• 賈民平、張洪亭編著，高等教育出版社2024年出版的《測試技術（第四版）》
• 楊學山編著，中國計量出版社2001年出版的《工程振動測量?jī)x器和測試技術》
• 華宏星、黃修長、張振果編著，清華大學出版社2021年出版的《機械振動（第2版）》
• 《中國光學》2024年第4期發表的《二維低頻光纖布拉格光柵振動傳感器的設計》
• 《西北工業大學學報》2023年第3期發表的《刀具振動無線檢測系統研究》

通過這些研究，我們總結出了當前振動檢測儀技術發展的三大趨勢：

• 智能化：集成AI算法，實現自動故障識別和預警
• 無線化：采用藍牙、Wi-Fi、LoRa等無線通信技術，實現數據實時傳輸
• 小型化與低功耗：采用MEMS傳感器和低功耗芯片，延長電池續航時間

三、振動檢測儀產品設計核心痛點與解決方案

根據中國機械工程學會2025年對312家工業企業的調研結果，終端用戶對振動檢測儀的反饋高度集中于三大核心痛點：測量精度不足、操作界面復雜以及全生命周期維護成本高企。振動檢測儀產品設計工作就是圍繞著如何系統性地解決這三大痛點展開的。

（一）痛點一：測量精度不足，影響故障診斷可靠性

精度是振動檢測儀的生命線。如果測量數據不準確，不僅無法發現設備隱患，還可能導致誤判，造成不必要的停機損失。我們?cè)谡{(diào)研中發現，很多國產低端產品在復雜工況下測量誤差超過10%，高頻故障排查能力嚴重不足。

解決方案：

• 采用高精度MEMS加速度傳感器，配合自主研發的信號調理電路，將測量誤差控制在±1%以?xún)?nèi)
• 設計多階抗混疊濾波器，有效抑制工業現場的電磁干擾
• 增加溫度補償功能，解決溫度變化導致的零點漂移問題
• 嚴格遵循ISO2954國際標準和GB/T13823.1國家標準進行設計和校準

（二）痛點二：操作界面復雜，專業門檻高

進口振動檢測儀功能強大，但操作界面往往按照西方人的思維習慣設計，菜單層級深，專業術語多，國內一線工人很難快速上手。很多企業花高價購買了設備，卻只能使用最基礎的測量功能，造成了資源的極大浪費。

解決方案：

• 采用"一鍵測量"設計理念，將最常用的功能放在主界面，減少操作步驟
• 使用中文界面和通俗易懂的語言，避免過多專業術語
• 設計直觀的結果顯示界面，用顏色編碼（綠色正常、黃色預警、紅色報警）代替復雜的數值
• 內置常見故障案例庫和處理建議，幫助用戶快速解決問題

（三）痛點三：全生命周期維護成本高企

進口振動檢測儀不僅售價高，而且后續的校準、維修、軟件升級費用也非常昂貴。很多企業反映，一臺進口設備的年維護成本相當于購買價格的20%-30%。

解決方案：

• 采用模塊化設計，關鍵部件可單獨更換，降低維修成本
• 提供免費的軟件升級服務，延長產品使用壽命
• 建立全國性的售后服務網絡，提供快速響應和現場技術支持
• 設計自校準功能，減少用戶送校的頻率和成本

四、振動檢測儀產品設計七步閉環法

經過多年的實踐和總結，我們形成了一套成熟的儀表儀器產品設計流程，我們稱之為"七步閉環法"。這套流程確保了每一個振動檢測儀產品設計項目都能夠按時、按質、按量完成，并且真正解決用戶的實際問題。

第一步：需求定義與項目立項

在這一階段，與客戶進行深入溝通，明確產品的市場定位、目標用戶、核心功能、技術指標、成本預算和時間節點。輸出一份詳細的《產品需求規格書》，作為整個設計過程的指導文件。

對于振動檢測儀，通常需要明確以下關鍵技術指標：

• 測量參數：加速度、速度、位移
• 頻率范圍：根據應用場景確定，如通用工業設備為5Hz-10kHz
• 測量精度：≤±1%
• 防護等級：IP65及以上
• 電池續航：≥8小時連續工作
• 工作溫度：-10℃~+50℃

第二步：概念設計與方案評審

根據《產品需求規格書》，設計團隊進行頭腦風暴，提出至少3個不同方向的概念設計方案。每個方案都包括外觀設計草圖、結構設計思路、人機工程學分析和成本估算。

組織由客戶代表、工業設計師、結構工程師、電子工程師和市場專家組成的評審委員會，對每個方案進行綜合評估，最終選擇一個最優方案進行深化設計。

第三步：詳細設計與三維建模

在這一階段，工業設計師使用Rhino、Alias等軟件進行精確的三維外觀建模，結構工程師使用SolidWorks、UG等軟件進行內部結構設計。充分考慮產品的可制造性、可裝配性和可維護性，確保設計方案能夠順利轉化為量產產品。

對于振動檢測儀，結構設計需要特別注意以下幾點：

• 傳感器的安裝位置和固定方式，確保振動能夠準確傳遞
• 電路板的減震設計，避免內部振動影響測量精度
• 電池倉的防水密封設計
• 按鍵和接口的防護設計

第四步：手板制作與驗證

設計完成后，制作1:1的功能手板，用于驗證設計的可行性和人機工程學效果。手板制作通常采用3D打印、CNC加工等快速成型技術。

邀請目標用戶對手板進行試用測試，收集他們的反饋意見，并根據反饋對設計進行優化和改進。這個過程可能會反復多次，直到用戶滿意為止。

第五步：模具設計與開模

手板驗證通過后，進入模具設計和開模階段。這是振動檢測儀產品設計過程中成本最高、周期最長的一個環節，通常需要4-8周的時間。

與模具廠密切合作，確保模具的質量和精度。在模具試模過程中，仔細檢查每一個零件的尺寸、外觀和裝配性，及時發現并解決問題。

第六步：樣機試制與測試

模具驗收合格后，進行小批量樣機試制，通常是50-100臺。這些樣機將用于全面的性能測試和可靠性測試，包括：

• 精度測試：在標準振動臺上進行校準
• 環境測試：高低溫測試、濕熱測試、防塵防水測試
• 可靠性測試：跌落測試、振動測試、壽命測試
• 電磁兼容性測試：EMC測試

只有所有測試項目都通過，產品才能進入量產階段。

第七步：量產導入與持續優化

在量產階段，派工程師駐廠指導生產，解決生產過程中出現的各種問題。產品上市后，持續跟蹤用戶的使用反饋，收集產品的質量數據，并根據這些數據對產品進行不斷的優化和升級。

五、振動檢測儀產品設計五大黃金法則

在多年的振動檢測儀設計實踐中，我們總結出了一些行之有效的設計技巧，我稱之為"五大黃金法則"，希望能夠?qū)ν袀冇兴鶈l(fā)。

法則一：人機工程學優先，減輕用戶疲勞

手持振動檢測儀的人機工程學設計至關重要。設備維護工程師每天需要手持儀器工作數小時，如果設計不合理，很容易導致手部疲勞和肌肉損傷。

設計要點：

• 重量控制在300g以?xún)?nèi)（含電池），減輕手部負擔
• 采用符合人體手掌曲線的握持設計，增加接觸面積，降低壓強
• 使用防滑、防油的橡膠材質作為握持部分
• 按鍵布局合理，常用按鍵位于拇指可及范圍內
• 屏幕角度可調，適應不同的測量姿勢

法則二：功能分區明確，視覺層次清晰

振動檢測儀雖然體積小，但集成了很多功能和接口。如果設計不當，很容易造成視覺混亂，影響操作效率。

設計要點：

• 采用色彩分區原則，用不同的顏色區分操作區、功能區和防護區
• 屏幕位于機身正上方，便于觀察
• 按鍵按照功能分組排列，大小適中，觸感清晰
• 接口位于機身側面或底部，避免影響握持
• 指示燈位置明顯，便于在嘈雜環境中觀察

法則三：工業美學與功能完美融合

工業產品不是藝術品，但也不能忽視美學設計。好的外觀設計不僅能夠提升產品的附加值，還能夠增強用戶的信任感和使用愉悅感。

設計要點：

• 采用幾何切割+模塊化整合的造型邏輯，塑造硬朗、專業的工業氣質
• 以深灰+淺灰為主色調，搭配品牌藍作為功能色，紅色作為警示色
• 機身主體采用高強度工程塑料，表面做磨砂處理，兼顧質感和耐用性
• 避免過多的裝飾性元素，保持簡潔、實用的設計風格
• 注重細節設計，如倒角、接縫、絲印等，提升產品的精致感

法則四：環境適應性設計，適應復雜工況

工業現場的環境非常惡劣，振動檢測儀必須具備良好的環境適應性，才能在各種條件下穩定工作。

設計要點：

• 采用IP65及以上的防塵防水設計，能夠承受?chē)娝突覊m侵入
• 選用耐高低溫的電子元器件，確保在-10℃~+50℃范圍內正常工作
• 增加電磁屏蔽設計，有效抑制工業現場的電磁干擾
• 設計防摔結構，能夠承受1.2米高度的自由跌落
• 外殼采用耐油污、耐腐蝕的材質，便于清潔

法則五：數據管理便捷，提升工作效率

對于現代工業用戶來說，數據已經成為最重要的資產。振動檢測儀不僅要能夠準確測量數據，還要能夠方便地管理和使用這些數據。

設計要點：

• 內置大容量存儲，能夠存儲至少1000組測量數據
• 支持USB和藍牙數據傳輸，方便與電腦和手機連接
• 配套專業的PC端分析軟件，能夠生成詳細的檢測報告和趨勢分析
• 支持與企業MES系統對接，實現數據的集中管理和共享
• 設計數據導出和備份功能，防止數據丟失

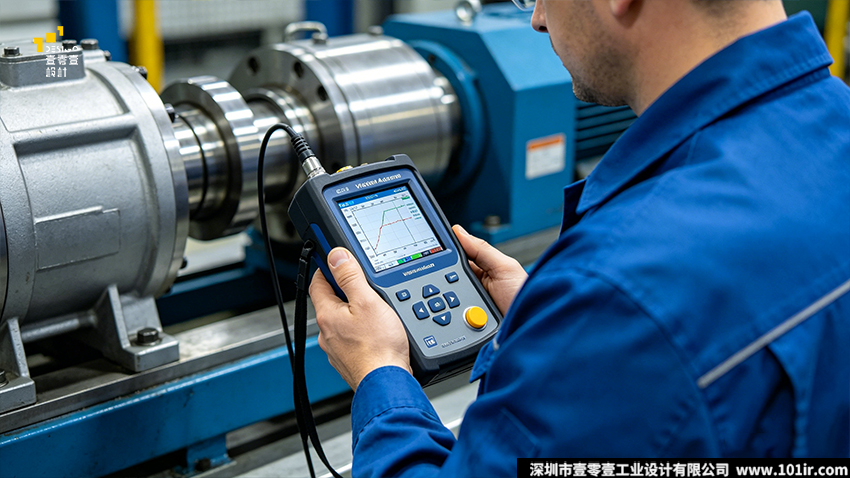

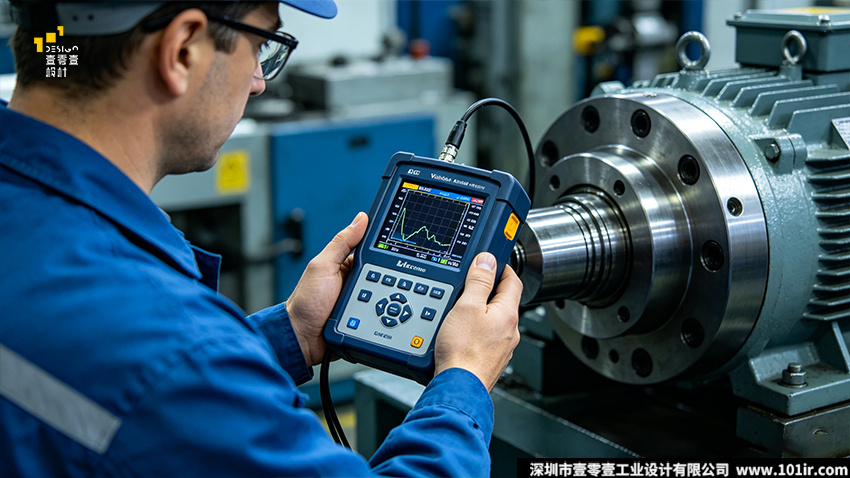

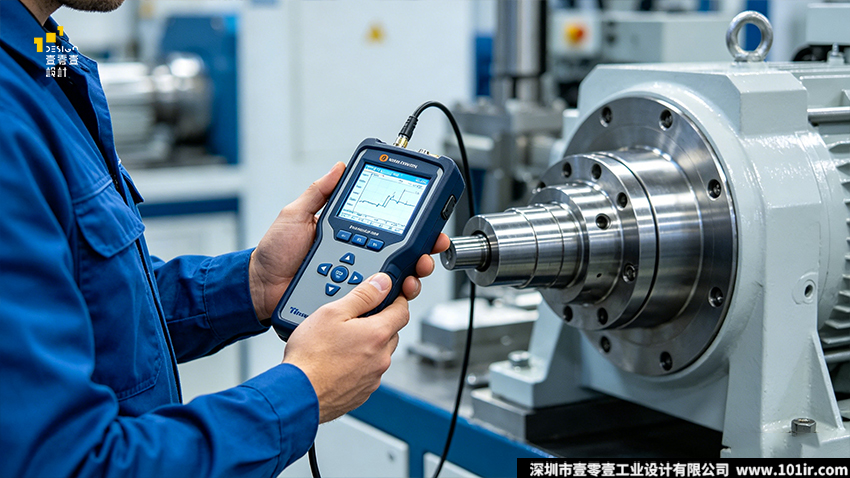

六、振動檢測儀產品設計實戰案例：某智能便攜式振動檢測儀

為了讓大家更直觀地理解振動檢測儀產品設計流程和方法，我們?cè)O(shè)計的某智能便攜式振動檢測儀為例，詳細介紹如何將理論轉化為實踐。

項目背景

客戶是國內一家專注于工業設備狀態監測的高新技術企業，他們希望設計一款面向中小企業市場的入門級智能振動檢測儀。這款產品需要具備基礎的振動測量功能，操作簡單，價格親民，同時要有良好的外觀和品質感。

設計挑戰

• 成本控制嚴格，需要在有限的預算內實現最佳的設計效果
• 目標用戶缺乏專業知識，需要將復雜的技術轉化為簡單的操作
• 產品需要具備良好的環境適應性，能夠在各種工業現場使用
• 產品需要有獨特的識別度，能夠在眾多同類產品中脫穎而出

設計過程

• 需求分析：與客戶一起進行了深入的市場調研和用戶訪談，明確了產品的核心需求：一鍵測量、結果直觀、操作簡單、堅固耐用、價格在1000-2000元之間。
• 概念設計：提出了三個不同方向的概念方案，經過評審最終選擇了專業工具風方案，因?yàn)樗罘瞎I(yè)產品的專業屬性，也最容易控制成本。
• 詳細設計：采用方正的機身造型，通過斜面切割弱化了設備的笨重感。機身正面是一塊2.4英寸的彩色顯示屏，下方是三個大尺寸的功能按鍵。機身兩側設計了防滑橡膠握把，增加握持舒適度。
• 手板驗證：制作了5臺功能手板，邀請了來自不同行業的設備維護工程師進行試用測試。根據反饋，對按鍵的手感和屏幕的亮度進行了優化。
• 量產與上市：正式上市后，憑借其優秀的設計和高性?xún)r(jià)比，迅速獲得了市場的認可，產品銷量突破。

設計亮點

• 一鍵測量功能：用戶只需按下測量鍵，儀器就會自動完成加速度、速度、位移三個參數的測量，并顯示綜合評估結果。
• 直觀的結果顯示：采用"紅綠燈"顯示方式，綠色表示正常，黃色表示預警，紅色表示報警，即使沒有專業知識也能快速判斷設備狀態。
• 智能數據管理：內置藍牙模塊，可與手機APP連接，自動同步測量數據，生成檢測報告和歷史趨勢圖。
• 堅固耐用的設計：采用高強度ABS工程塑料外殼，IP65防塵防水，能夠承受1.2米高度的自由跌落。

七、振動檢測儀產品設計常見問題

Q1：振動檢測儀設計中最重要的技術指標是什么？

A1：振動檢測儀設計中最重要的技術指標是測量精度和頻率范圍。測量精度直接決定了故障診斷的可靠性，而頻率范圍則決定了產品能夠檢測的故障類型。一般來說，通用工業設備用振動檢測儀的頻率范圍應覆蓋5Hz-10kHz，測量精度應控制在±1%以?xún)?nèi)。



Q2：如何解決工業現場電磁干擾對振動檢測儀測量精度的影響？

A2：解決電磁干擾問題可以從三個方面入手：一是采用多階抗混疊濾波器，濾除高頻干擾信號；二是進行電磁屏蔽設計，在電路板和外殼之間增加屏蔽層；三是采用差分信號傳輸方式，提高信號的抗干擾能力。



Q3：手持振動檢測儀的最佳重量是多少？

A3：根據人機工程學研究，手持設備的最佳重量應控制在250g-300g之間（含電池）。如果重量超過300g，長時間手持會導致手部疲勞和肌肉損傷；如果重量過輕，則會給用戶一種廉價、不專業的感覺。



Q4：振動檢測儀的防護等級應該達到多少？

A4：工業現場使用的振動檢測儀防護等級至少應達到IP65。IP65意味著產品能夠完全防止灰塵侵入，并且能夠承受來自任何方向的低壓噴水。對于在特別惡劣環境下使用的產品，防護等級應提高到IP67。



Q5：國產振動檢測儀與進口產品的主要差距在哪里？

A5：目前國產振動檢測儀與進口產品的差距主要體現在三個方面：一是高端傳感器技術，進口產品在高頻測量精度和穩定性方面仍有優勢；二是數據分析算法，進口產品的故障診斷準確率更高；三是工業設計水平，進口產品在人機工程學和細節處理方面更加成熟。但這些差距正在快速縮小。

八、文章總結：設計賦能?chē)?guó)產振動檢測儀產業升級

振動檢測儀雖然是一個小眾的工業產品，但它卻是工業安全生產的重要保障。作為工業設計師，我們的使命不僅僅是設計出好看的產品，更是要設計出真正能夠解決用戶問題、提升生產效率、保障工人安全的產品。

在過去的幾十年里，中國制造業取得了舉世矚目的成就，但在高端工業儀器儀表領域，我們與國際先進水平還有一定的差距。這種差距不僅僅是技術上的差距，更是設計上的差距。很多國產產品雖然性能指標已經達到了國際水平，但在人機工程學、外觀設計、用戶體驗等方面還有很大的提升空間。

我們始終堅信，好的設計能夠?yàn)楫a(chǎn)品注入靈魂，能夠讓國產產品在國際市場上更具競爭力。在未來的日子里，我們將繼續深耕儀表儀器產品設計領域，不斷探索和創新，用設計賦能中國制造，助力國產振動檢測儀實現從"跟跑"到"并跑"再到"領跑"的跨越。

最后，引用《噪聲與振動測量技術手冊》主編張紹棟先生的一句話作為結尾："測量是科學的眼睛，儀器是測量的工具。只有造出世界一流的測量?jī)x器，我們才能看清世界的本質，推動科學技術的進步。"愿與所有工業設計同仁共勉！



參考文獻

[1]張紹棟.噪聲與振動測量技術手冊[M].成都:電子科技大學出版社,2024.

[2]賈民平,張洪亭.測試技術(第四版)[M].北京:高等教育出版社,2024.

[3]楊學山.工程振動測量?jī)x器和測試技術[M].北京:中國計量出版社,2001.

[4]華宏星,黃修長,張振果.機械振動(第2版)[M].北京:清華大學出版社,2021.

[5]中國振動工程學會.2025中國工業振動檢測儀器市場白皮書[R].北京:中國振動工程學會,2025.

[6]中國工程院.2024中國智能制造發展指數報告[R].北京:中國工程院,2024.

[7]李剛,王軍.二維低頻光纖布拉格光柵振動傳感器的設計[J].中國光學,2024,17(4):892-901.

[8]張偉,李明.刀具振動無線檢測系統研究[J].西北工業大學學報,2023,41(3):567-574.
