一、噪音檢測儀產品設計背景：國家政策驅動下的市場需求爆發

隨著我國工業化與城市化進程加速，噪音污染已成為第三大環境問題。根據《中國環境噪聲污染防治報告》，全國超30%城市區域夜間聲環境質量超標，噪音投訴占環境投訴總量40%以上。2022年《中華人民共和國噪聲污染防治法》正式實施，將噪音治理提升至國家戰略層面，直接推動噪音檢測儀產品設計市場需求爆發式增長。

當前噪音檢測儀應用場景已從傳統實驗室擴展至便攜式手持檢測、網格化微型監測、工業在線監測等多個領域，對儀表儀器設計提出了高精度、小型化、智能化、高可靠性的全新要求。作為專業的儀表儀器工業設計公司，壹零壹工業設計始終認為，好的噪音檢測儀設計是科學嚴謹性與用戶體驗的完美結合。

二、噪音檢測儀行業調查研究：標準先行，數據驅動設計

在噪音檢測儀產品設計正式啟動前，全面深入的行業調研是保證設計方向正確的基礎。我們團隊從以下三個核心維度展開調研：

（一）國家強制標準與行業規范研究

噪音檢測儀屬于國家強制檢定計量器具，設計必須嚴格遵循以下核心標準：

• GB/T3785.1-2023《電聲學聲級計第1部分：規范》：等同采用IEC61672-1:2013國際標準，規定1級、2級聲級計的精度等級與性能指標
• HJ907-2017《環境噪聲自動監測系統技術要求》：針對戶外自動監測系統的技術規范
• GB/T32706-2016《實驗室儀器和設備安全規范噪聲測量儀器》：明確儀器安全設計要求
• GB3096-2008《聲環境質量標準》：定義不同功能區的噪音限值標準

這些標準不僅是噪音檢測儀產品設計的底線，更是創新設計的邊界。例如，GB/T3785.1-2023對傳聲器頻率響應的要求，直接決定了聲學腔體的結構設計方案。

（二）市場競品分析與行業痛點梳理

我們對國內外主流品牌的產品進行了拆解分析，發現當前噪音檢測儀產品設計普遍存在以下痛點：

• 外觀同質化嚴重，缺乏品牌辨識度
• 人機工程學設計不足，長時間手持易疲勞
• 智能化程度低，數據傳輸與處理能力有限
• 戶外環境適應性差，極端天氣下測量誤差大
• 模塊化程度低，安裝維護成本高

（三）多場景用戶需求深度調研

我們走訪了用戶，提煉出不同群體的核心需求：

• 專業檢測用戶：高精度、數據可追溯、操作便捷
• 工業用戶：堅固耐用、防爆防水、易于安裝維護
• 民用用戶：體積小巧、價格親民、數據直觀

三、噪音檢測儀設計核心痛點與解決方案

在儀表儀器工業設計中，噪音檢測儀產品設計的難點在于多維度矛盾的平衡。我們團隊總結出四大核心矛盾及對應的解決方案：

（一）監測精度與設備體積的矛盾

痛點：高精度測量需要高品質傳聲器和足夠的聲學腔體，但腔體過大會影響便攜性和美觀度。

解決方案：采用MEMS麥克風陣列技術，通過波束成形抑制環境干擾；優化聲學腔體結構，采用圓柱形腔體+吸音材料填充，在10cm直徑內實現2級精度要求。

（二）環境適應性與安裝維護便利性的矛盾

痛點：戶外設備需要高防護等級，但防護等級越高結構越復雜，維護越困難。

解決方案：采用模塊化設計，將設備分為測量、電源、通信、防護四大模塊，模塊間采用標準化接口；設計快拆結構，實現無工具更換故障模塊。

（三）功能全面性與功耗控制的矛盾

痛點：現代噪音檢測儀需要集成多參數測量、邊緣計算、無線傳輸等功能，功耗壓力大。

解決方案：選用低功耗MCU和傳感器芯片，設計多級休眠模式；開發智能任務調度算法，根據電池電量動態調整測量頻率。

（四）極端環境下的測量誤差問題

痛點：溫度、濕度、氣壓會影響傳聲器靈敏度，未補償時全溫域誤差可達3.5dB。

解決方案：建立多物理場耦合誤差補償模型，集成高精度溫濕度氣壓傳感器，通過三次樣條插值算法實時修正測量結果，將全溫域誤差控制在±0.3dB以內。

四、標準化噪音檢測儀產品設計流程（七步法）

壹零壹工業設計經過多年實踐，建立了一套適用于儀表儀器工業設計的標準化流程，確保噪音檢測儀產品設計項目高質量、高效率交付：

第一步：項目立項與需求定義

與客戶深入溝通，明確產品市場定位、目標用戶、功能需求、性能指標、成本預算和時間節點；成立跨部門項目團隊，包括工業設計師、結構工程師、電子工程師、軟件工程師。

第二步：概念設計與草圖發散

根據需求定義，從形態、色彩、材質、人機工程學等維度進行概念探索，繪制草圖方案；鼓勵大膽創新，不受現有產品束縛。

第三步：方案評審與三維建模

組織內部評審會，從創新性、可行性、用戶體驗、制造成本等維度篩選出3-5個優秀方案；進行三維建模，細化按鍵、顯示屏、接口等細節設計。

第四步：人機工程學驗證與手板制作

制作1:1 3D打印手板，邀請真實用戶進行握持測試、操作測試；根據反饋反復優化設計，直到達到最佳人機工程學效果。

第五步：結構設計與電子硬件集成

進行詳細結構設計，包括外殼結構、聲學腔體、防水防塵結構、散熱結構；與電子工程師密切配合，確保元器件合理布局，滿足電磁兼容要求。

第六步：樣機制作與測試驗證

制作多臺功能樣機，進行聲學性能測試、高低溫測試、IP防護測試、電磁兼容測試、老化測試等；根據測試結果進行最終優化。

第七步：量產準備與模具開發

協助客戶進行模具開發、供應商選擇、生產工藝制定；全程跟進模具試模，確保量產產品準確還原設計效果。

五、噪音檢測儀產品設計實用技巧

（一）聲學設計技巧

• 傳聲器應安裝在設備頂部，遠離其他部件，避免遮擋和反射
• 聲學腔體采用圓柱形或球形，內部填充吸音棉，減少駐波產生
• 戶外設備設計流線型防風防雨聲學罩，表面采用微孔疏水結構

（二）人機工程學設計技巧

• 手持式設備手柄直徑控制在30-40mm，表面進行防滑處理
• 常用功能鍵設計在大拇指易觸及位置，按鍵行程1.5-2mm
• 采用高亮度OLED顯示屏，支持自動亮度調節，陽光下清晰可見

（三）外觀與結構設計技巧

• 采用簡潔幾何造型，通過線條變化增加層次感
• 主色調選用黑色、灰色、藍色等專業色系，局部用亮色點綴
• 外殼選用ASA、PC等高強度工程塑料，耐候性好，不易老化

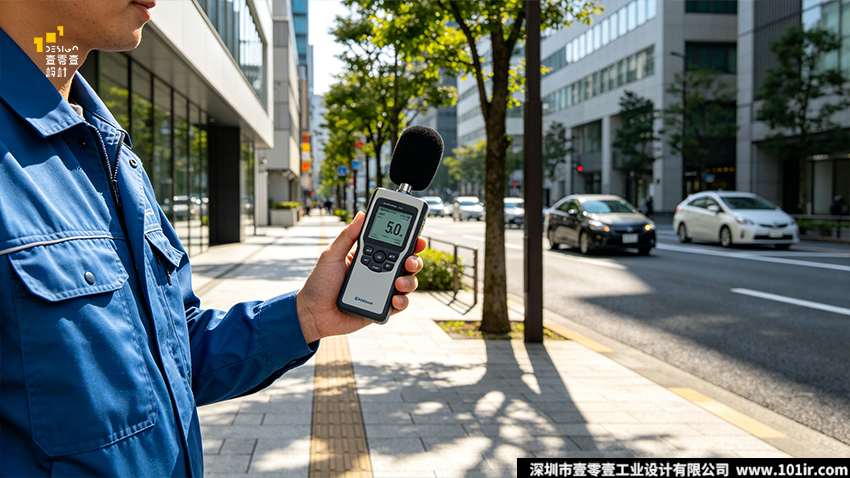

六、設計實戰案例：某品牌便攜式手持噪音檢測儀設計

項目概況

客戶為國內某環境監測設備制造商，需求是開發一款面向第三方檢測機構和工業企業的2級精度便攜式噪音檢測儀。要求具備高精度、長續航、操作便捷等特點，同時在外觀上體現品牌特色。

核心設計亮點

• 人機工程學優化：采用圓潤曲線造型，手柄貼合手掌曲線，長時間握持不易疲勞
• 聲學性能提升：獨立鋁合金聲學腔體，有效隔離內部電子噪聲
• 續航能力增強：采用低功耗設計+3000mAh鋰電池，續航時間達36小時
• 防護等級提升：IP54防水防塵，適應戶外復雜環境

項目成果

該產品上市后，憑借優秀的設計和穩定的性能，上市半年銷量突破，成為客戶的明星產品，并獲得中國設計獎提名。

七、噪音檢測儀產品設計常見問題解答

Q1：噪音檢測儀設計最重要的核心指標是什么？

A1：噪音檢測儀產品設計最重要的核心指標是測量精度，其次是頻率響應、動態范圍、穩定性和可靠性。所有設計都必須圍繞保證測量精度展開。



Q2：噪音檢測儀設計需要遵循哪些國家標準？

A2：核心標準包括GB/T3785.1-2023《電聲學聲級計第1部分：規范》、HJ907-2017《環境噪聲自動監測系統技術要求》、GB/T32706-2016《實驗室儀器和設備安全規范噪聲測量儀器》等。



Q3：如何平衡噪音檢測儀的精度和體積？

A3：采用MEMS麥克風陣列技術替代傳統電容式傳聲器；優化聲學腔體結構設計；通過數字信號處理技術補償因體積縮小帶來的性能損失。



Q4：戶外噪音檢測儀如何解決防風防雨問題？

A4：設計流線型防風聲學罩，減少湍流噪聲；采用微孔疏水材料制作透聲網，防止雨水進入；在聲學罩內部設計排水結構。



Q5：噪音檢測儀的防護等級一般要求多少？

A5：手持式設備一般要求IP54防護等級，戶外固定監測終端一般要求IP65及以上防護等級。



Q6：噪音檢測儀設計中如何降低電磁干擾？

A6：采用屏蔽結構設計，將聲學模塊與電子模塊分離；選用低電磁輻射元器件；合理布局電路板，增加接地設計。



Q7：便攜式噪音檢測儀的續航時間一般要求多少？

A7：專業級便攜式噪音檢測儀續航時間一般要求≥24小時，滿足全天工作需求。



Q8：噪音檢測儀的按鍵設計有什么講究？

A8：按鍵大小≥10mm×10mm，間距≥5mm，避免誤操作；常用功能鍵設計在大拇指易觸及位置；按鍵提供清晰的觸覺反饋。



Q9：網格化噪音監測終端設計有什么特殊要求？

A9：要求體積小、重量輕、安裝方便；支持太陽能供電和無線通信；具備遠程升級和故障自診斷功能；外觀要與城市環境相協調。



Q10：噪音檢測儀從設計到量產一般需要多長時間？

A10：一般需要6-12個月，其中設計階段3-4個月，樣機測試階段2-3個月，模具開發和量產準備階段3-5個月。

八、文章總結

噪音檢測儀產品設計是一個融合聲學、電子學、機械工程、人機工程學的多學科交叉過程。作為儀表儀器工業設計從業者，我們必須堅持"標準先行、用戶為本"的原則，在精度與體積、環境適應性與維護便利性、功能與功耗等核心矛盾之間找到最佳平衡點。

隨著物聯網、人工智能、大數據技術的發展，噪音檢測儀正在向智能化、網絡化、微型化方向發展。未來的噪音檢測儀產品設計不僅要滿足測量功能，還要具備噪音源識別、傳播規律分析、趨勢預測等能力，為城市噪音治理提供更科學的數據支持。

壹零壹工業設計將繼續深耕儀表儀器領域，用專業的設計能力和豐富的實戰經驗，為客戶提供從概念到量產的一站式噪音檢測儀產品設計服務。



參考文獻：

1.金暉,何潔.全數字聲振實時分析儀的設計[J].儀器儀表學報,2006,27(z2):1507-1508.

2.桂桂,姚小兵,萬宇鵬,等.基于FPGA和DSP的多參數現場噪聲監測系統研究[J].中國測試,2017,43(5):110-114.

3.GB/T3785.1-2023,電聲學聲級計第1部分：規范[S].

4.HJ907-2017,環境噪聲自動監測系統技術要求[S].

5.中國環境監測總站.中國環境噪聲污染防治報告(2024)[R].北京:生態環境部,2024.
