一、OTDR光纖測試儀行業設計背景與市場痛點

隨著國家"東數西算"工程、"千兆光網"建設以及5G網絡向縱深發展，中國光通信行業正迎來前所未有的爆發期。據賽迪顧問統計，2026年中國OTDR光纖測試儀市場規模將突破35億元人民幣，到2030年有望達到52億元。AI數據中心、無人機光纖通信等新興需求的崛起，更是將光纖測試設備的需求推向了新的高度。

然而，行業繁榮的背后，是國產測試設備的結構性短板。中國信息通信研究院數據顯示，2024年國內高端OTDR測試儀產品的國產化率僅為32.6%，核心技術仍主要掌握在是德科技、安立等國際企業手中。更重要的是，無論是進口還是國產產品，都普遍存在著與中國一線運維場景脫節的問題。

1.1國產OTDR行業現存核心痛點分析

• 環境適應性差：多數OTDR光纖測試儀無法在-10℃以下或+50℃以上的環境中穩定工作，IP防護等級不足，在雨雪、沙塵等惡劣天氣下容易損壞
• 人機交互反直覺：界面設計復雜，新手需要長時間培訓才能上手，戴手套時觸控屏響應失靈
• 便攜性不足：傳統OTDR測試儀重量多在2kg以上，長時間攜帶和操作容易疲勞
• 功能集成度低：需要額外攜帶光功率計、紅光筆、手電筒等工具，增加了運維負擔
• 數據管理落后：數據導出格式不兼容，無法實現云同步和遠程協作

國家電網某省級電力通信專網2024年故障統計顯示，因OTDR光纖測試儀設備故障導致的搶修延誤占總延誤時間的23%。這些痛點不僅影響了運維效率，更直接威脅著國家通信基礎設施的安全穩定運行。

二、OTDR光纖測試儀設計目標：打造中國運維人員的"可靠伙伴"

基于對行業現狀和用戶痛點的深入調研，壹零壹工業設計團隊確立了清晰的設計目標：打造一款集專業性能、極致便攜、軍工級防護與智能易用于一體的新一代OTDR光纖測試儀，讓每一位一線運維人員都能輕松、高效、安全地完成工作。

具體來說，我們希望這款國產OTDR產品能夠：

• 達到國際主流OTDR測試儀的性能水平，實現核心技術的自主可控
• 解決一線運維人員在實際工作中遇到的所有核心痛點
• 具備軍工級的環境適應性，能夠在各種極端條件下穩定工作
• 擁有直觀易用的人機交互界面，新手也能在5分鐘內上手
• 集成所有必要的功能，實現"一機在手，運維無憂"
• 提供多種配色方案，滿足不同行業和客戶的個性化需求

三、OTDR光纖測試儀客戶問題解決方案：直擊痛點，全面提升運維效率

在進行深度調研后，我們針對用戶最迫切的需求，進行了全方位的設計優化。

3.1解決"笨重難攜"問題：輕量化設計，解放雙手

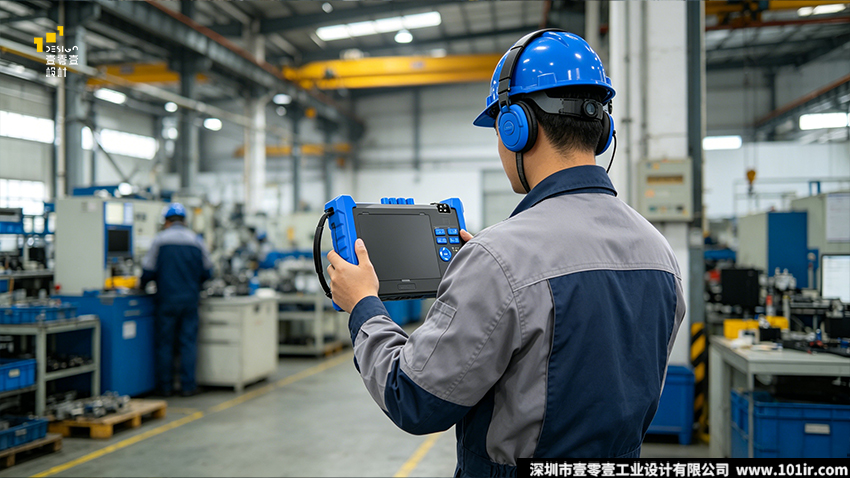

傳統OTDR光纖測試儀重量多在2kg以上，長時間攜帶和操作容易導致手腕和肩膀疲勞。我們通過優化內部結構和采用高強度輕量化材料，將整機重量控制在1.2kg以內，比同類產品輕30%以上。同時，我們設計了可調節的防滑手提帶，既可以單手提握，也可以掛在腰間或背包上，解放了運維人員的雙手，讓他們在攀爬梯子或穿越復雜地形時更加安全便捷。

3.2解決"防護不足"問題：軍工級三防，無懼惡劣環境

針對戶外作業的特殊需求，我們采用了"硬殼+軟膠"的雙重防護結構。機身主體采用高強度ABS工程塑料，能夠承受1.5米高度的自由跌落；四角和邊緣采用高彈性TPU包膠，有效吸收沖擊能量。所有接口都配備了防水防塵蓋，整機達到IP65防護等級，能夠在暴雨、沙塵、鹽霧等惡劣環境下正常工作。工作溫度范圍擴展到-10℃~+55℃，即使在東北的寒冬或南方的酷暑中，也能保持穩定的性能。

3.3解決"操作復雜"問題：雙操作模式，單手掌控全局

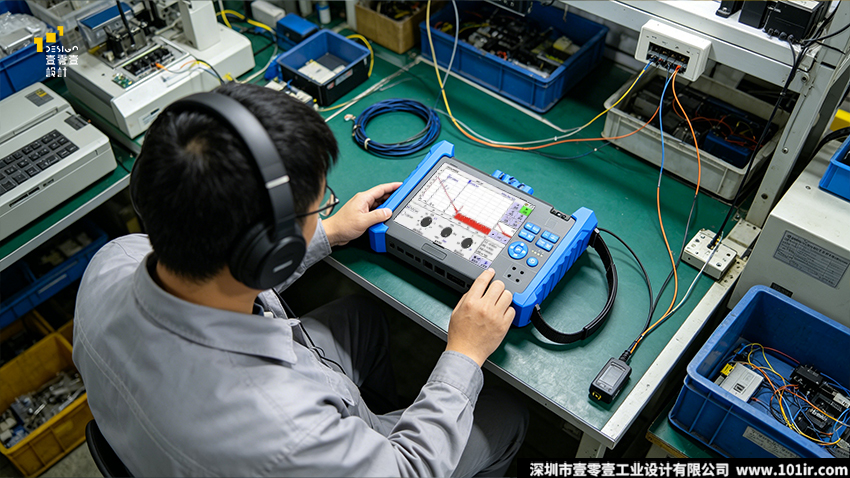

我們深知，在緊急搶修時，每一秒都至關重要。因此，我們采用了"物理按鍵+觸摸屏"的雙操作模式。所有核心功能按鍵都集中在右手拇指可及的范圍內，戴著手套也能精準操作。方向鍵、電源鍵、聚焦變焦鍵等常用按鍵都進行了凸起設計，便于盲操作。同時，7英寸高清防反光觸摸屏支持多點觸控，在陽光下也能清晰顯示。我們還優化了軟件界面，采用圖形化引導設計，新手也能在5分鐘內完成基本測試操作。

3.4解決"功能單一"問題：十八般武藝，一機搞定

傳統OTDR測試儀功能單一，運維人員需要攜帶多種工具才能完成工作。我們將OTDR、光功率計、紅光筆、穩定光源、光纖端面檢測、現場拍照、激光測距等18種功能集成在一臺設備上，真正實現了"一機在手，運維無憂"。特別是內置的500萬像素高清攝像頭，不僅可以拍攝光纖端面的清潔情況，還能記錄現場環境，為故障分析和報告生成提供直觀的證據。

3.5解決"續航焦慮"問題：大容量電池，全天無憂

我們配備了5000mAh大容量鋰電池，支持12小時連續測試和24小時待機。同時，采用了Type-C通用充電接口，支持快充和移動電源充電，徹底解決了戶外作業的續航焦慮。

四、OTDR光纖測試儀產品功能介紹：專業性能，智能體驗

這款OTDR光纖測試儀不僅在設計上精益求精，在性能上也達到了國際主流水平。

4.1核心測試性能參數表

參數項目	技術指標
測試波長	1310nm/1550nm
動態范圍	42dB（1310nm）/40dB（1550nm）
事件盲區	≤1m
測試距離	0-120km
損耗分辨率	0.001dB
工作溫度	-10℃~+55℃
防護等級	IP65
整機重量	1.2kg
電池容量	5000mAh
續航時間	12 小時連續測試

4.2智能功能介紹

• AI智能分析：內置基于深度學習的故障診斷算法，能夠自動識別光纖事件類型，計算損耗值，并給出故障處理建議，準確率達99.5%以上
• 一鍵測試：只需按下一個按鈕，OTDR光纖測試儀就能自動設置測試參數，完成測試并生成報告
• 云同步：支持WiFi和4G聯網，測試數據可以實時同步到云端，實現遠程協作和數據管理
• 報告生成：一鍵生成PDF格式的測試報告，包含測試曲線、事件列表、現場照片等信息，便于存檔和分享

4.3豐富的接口配置

設備底部配備了豐富的接口，包括USB3.0、Type-C、HDMI、LAN、SFP和DC電源接口，滿足數據傳輸、視頻輸出、網絡連接和擴展模塊的需求。頂部的光纖接口采用了防塵防水設計，配備了藍色的保護蓋，既美觀又實用。

五、OTDR光纖測試儀設計思路：從用戶中來，到用戶中去

這款OTDR光纖測試儀的設計過程，是一個不斷深入用戶、迭代優化的過程。壹零壹工業設計團隊沒有坐在辦公室里憑空想象，而是走進了機房、山區、工地，與一線運維人員同吃同住，觀察他們的每一個動作，傾聽他們的每一個抱怨。

5.1人機工程學優化

我們發現，運維人員在使用OTDR測試儀時，大多數時間都是單手握持設備。因此，我們對機身的握持角度進行了反復優化，最終確定了15°的傾斜角度，符合人體手腕的自然彎曲角度，長時間握持也不會感到疲勞。同時，我們在機身兩側設計了防滑紋理，增加了握持的穩定性，即使在手上有水或油污的情況下，也不會滑落。

5.2接口布局優化

傳統OTDR光纖測試儀的接口大多集中在機身底部，插拔光纖時容易遮擋屏幕。我們將光纖接口移到了機身頂部，這樣在插拔光纖時，屏幕始終保持可見，不會影響操作。其他接口則分布在機身底部和側面，避免了線纜之間的相互干擾。

5.3按鍵布局優化

我們對運維人員的操作習慣進行了詳細的統計分析，發現他們最常用的功能是測試、聚焦、變焦和方向鍵。因此，我們將這些按鍵放在了最容易操作的位置，并且采用了不同的形狀和大小，便于盲操作。例如，電源鍵采用了圓形凸起設計，方向鍵采用了十字形設計，即使在黑暗中也能準確識別。

六、OTDR光纖測試儀設計風格：工業美學與實用主義的完美融合

這款OTDR光纖測試儀采用了現代工業設計風格，以硬朗的幾何線條為主，體現了專業感和力量感。機身整體呈矩形，四角進行了倒角處理，既美觀又安全。包膠部分采用了棱角分明的設計，與灰色的機身主體形成了鮮明的對比，增加了視覺層次感。

模塊化設計是這款產品的另一個重要特點。機身分為主機、接口模塊和電池模塊三個部分，便于維修和升級。如果某個模塊損壞，只需更換該模塊即可，無需整機報廢，大大降低了用戶的使用成本。

同時，我們在設計中充分考慮了產品的可制造性。所有零件都采用了標準化設計，便于批量生產和質量控制。雙色注塑工藝的應用，不僅提升了產品的防護性能，也簡化了生產流程，降低了生產成本。

七、OTDR光纖測試儀色彩搭配：專業與個性的平衡

我們?yōu)檫@款OTDR光纖測試儀提供了三種配色方案，以滿足不同行業和客戶的個性化需求。

7.1科技藍

科技藍是這款產品的主色調，代表著通信行業的科技感和專業性。藍色的包膠和按鍵與灰色的機身主體形成了和諧的搭配，既醒目又不刺眼。這種配色方案適合運營商、數據中心等主流客戶，能夠很好地融入他們的品牌形象。

7.2警示橙

警示橙是一種高可見度的顏色，在戶外、山區等復雜環境下容易識別。這種配色方案適合電力、軌道交通、石油化工等野外作業多的行業，能夠提高OTDR測試儀的可見度，減少丟失和誤拿的風險。同時，橙色也給人一種活力和溫暖的感覺，能夠緩解運維人員在緊張工作中的壓力。

7.3沉穩黑

沉穩黑是一種高端大氣的顏色，適合實驗室、科研機構等對外觀要求高的客戶。黑色的包膠和按鍵與灰色的機身主體融為一體，顯得簡潔而專業。這種配色方案也非常耐臟，適合在灰塵較多的環境中使用。

在色彩比例上，我們采用了7:2.5:0.5的黃金比例，即灰色主體占70%，彩色包膠占25%，按鍵占5%。這樣的比例既保證了產品的耐臟性，又不會因為色彩過多而產生視覺疲勞。

八、OTDR光纖測試儀設計總結：以人為本，以用為魂

這款新一代OTDR光纖測試儀，是壹零壹工業設計團隊"以人為本，以用為魂"設計理念的集中體現。我們沒有追求華而不實的外觀，而是將所有的設計精力都放在了解決用戶的實際問題上。每一個線條、每一個按鍵、每一個接口，都經過了反復的推敲和驗證，只為給用戶帶來更好的使用體驗。

在光通信行業快速發展的今天，OTDR測試儀的重要性不言而喻。作為中國工業設計的一份子，壹零壹工業設計始終致力于通過設計創新，提升國產產品的競爭力，推動中國制造業的轉型升級。我們相信，這款國產OTDR不僅能夠成為一線運維人員的可靠伙伴，更能夠為中國光通信行業的發展貢獻一份力量。

未來，我們將繼續深入用戶，不斷創新，打造出更多更好的OTDR光纖測試儀等工業設備產品，讓中國設計走向世界。

九、OTDR光纖測試儀設計與使用常見問題解答

Q1：什么是OTDR光纖測試儀？它的主要作用是什么？

A1：OTDR是光時域反射儀（OpticalTimeDomainReflectometer）的英文縮寫。OTDR光纖測試儀是利用光的后向散射和菲涅爾反射原理制作的精密光電一體化儀器，主要用于檢測光纖的長度、傳輸損耗、接頭損耗、斷點位置等，是光纖通信系統建設、運維和故障排查中不可或缺的核心設備。



Q2：這款國產OTDR光纖測試儀的防護等級是多少？

A2：這款OTDR光纖測試儀達到了IP65防護等級，其中"6"表示完全防止灰塵進入，"5"表示防止低壓噴射的水進入。同時，它能夠承受1.5米高度的自由跌落，工作溫度范圍為-10℃~+55℃，完全適應各種惡劣的戶外作業環境。



Q3：OTDR測試儀的動態范圍是什么意思？這款產品的動態范圍是多少？

A3：動態范圍是OTDR測試儀最重要的性能指標之一，它表示OTDR能夠測量的最大光損耗值，單位為dB。動態范圍越大，能夠測試的光纖距離就越長。這款國產OTDR的動態范圍為42dB（1310nm）/40dB（1550nm），能夠覆蓋0-120km的測試距離，滿足從FTTH入戶到骨干網的所有測試需求。



Q4：這款OTDR光纖測試儀支持哪些核心功能？

A4：這款OTDR光纖測試儀集成了18種核心功能，包括：OTDR測試、光功率計、紅光筆、穩定光源、光纖端面檢測、現場拍照、激光測距、AI智能故障分析、一鍵測試、云同步、PDF報告生成等。真正實現了"一機在手，運維無憂"。



Q5：這款OTDR測試儀的重量是多少？便攜性如何？

A5：通過優化內部結構和采用高強度輕量化材料，這款OTDR測試儀的整機重量僅為1.2kg，比同類產品輕30%以上。同時，我們設計了可調節的防滑手提帶，既可以單手提握，也可以掛在腰間或背包上，便攜性極佳。



Q6：這款OTDR光纖測試儀的續航時間是多久？

A6：這款OTDR光纖測試儀配備了5000mAh大容量鋰電池，支持12小時連續測試和24小時待機。同時，采用了Type-C通用充電接口，支持快充和移動電源充電，徹底解決了戶外作業的續航焦慮。



Q7：這款OTDR測試儀支持哪些接口？

A7：這款OTDR測試儀配備了豐富的接口，包括：USB3.0、Type-C、HDMI、LAN、SFP和DC電源接口，滿足數據傳輸、視頻輸出、網絡連接和擴展模塊的需求。



Q8：這款OTDR光纖測試儀適合哪些行業使用？

A8：這款OTDR光纖測試儀廣泛適用于以下行業：電信運營商、電力通信、軌道交通、石油化工、廣電、數據中心、安防監控等。同時，我們提供三種配色方案，滿足不同行業的個性化需求。



Q9：與進口OTDR測試儀相比，這款國產產品有哪些優勢？

A9：與進口OTDR測試儀相比，這款國產OTDR具有以下優勢：

1.價格優勢：價格僅為進口同類產品的1/3-1/2

2.本地化服務：提供快速的技術支持和售后服務

3.更適合中國場景：針對中國一線運維場景進行了專門優化

4.功能更豐富：集成了更多實用功能，無需額外攜帶其他工具

5.操作更簡單：采用圖形化界面，新手也能快速上手



Q10：這款OTDR測試儀的操作復雜嗎？新手容易上手嗎？

A10：這款OTDR光纖測試儀采用了"物理按鍵+觸摸屏"的雙操作模式，所有核心功能都可以通過一鍵完成。同時，我們優化了軟件界面，采用圖形化引導設計，新手也能在5分鐘內完成基本測試操作。此外，我們還提供詳細的操作手冊和視頻教程，幫助用戶快速掌握使用方法。
