一、X射線熒光光譜儀（XRF）產品設計背景：國產裝備的突圍與設計破局

X射線熒光光譜分析技術自20世紀80年代初就已成為一種成熟的分析方法，是實驗室、現場分析主、次量和痕量元素的首選方法之一，在無損分析和原位分析中具有不可替代的地位。根據《中國科學儀器發展年度報告（2024）》數據顯示，2024年中國X熒光光譜儀行業市場規模達到58.3億元，較上年同比增長6.7%。

在國家高端科學儀器自主可控戰略的持續推進下，國產XRF設備迎來了歷史性的發展機遇。據中國儀器儀表行業協會2024年度統計數據顯示，國產XRF設備在國內新增采購市場中的份額已由2020年的28%提升至2024年的51%，首次實現對進口品牌的數量反超。在核心探測器領域，國內廠商如聚光科技、鋼研納克、天瑞儀器等已實現硅漂移探測器（SDD）的自主封裝與量產，其能量分辨率可穩定控制在125eV@5.9keV以下，接近國際一線品牌水平。

然而，我們也清醒地看到，多數國產XRF產品仍深陷"重技術輕設計"的行業怪圈。正如吉昂研究員在《X射線熒光光譜三十年》一文中指出的那樣："國產儀器在硬件性能上已經取得了長足進步，但在人機交互、工業美學和環境適應性方面與國際品牌仍存在明顯差距"。這正是我們工業設計師需要發力的地方——通過XRF產品設計創新，讓國產XRF儀器不僅"好用"，更"易用"、"耐用"。

二、XRF產品設計行業調查研究：深入一線挖掘真實用戶需求

在開始任何X射線熒光光譜儀設計之前，深入的行業調查研究都是必不可少的。我們壹零壹工業設計團隊深入調研，同時系統研究了國內權威的XRF專業文獻和書籍。

（一）核心文獻與書籍研究

我們重點研讀了以下國內權威專業資料，為XRF產品設計奠定堅實的理論基礎：

• 《X射線熒光光譜分析》（吉昂，科學出版社，2003年）：系統介紹了X射線熒光光譜分析的理論、測試技術和實際應用，是XRF領域的經典教材
• 《能量色散X射線熒光光譜》（吉昂、卓尚軍、李國會，科學出版社，2011年）：詳細闡述了能量色散X射線熒光光譜儀的結構、譜處理技術和應用
• 《X射線熒光光譜分析基礎》（梁鈺，科學出版社，2007年）：全面介紹了X射線熒光光譜分析的物理基礎和儀器結構
• 《光譜學與光譜分析》期刊：發表了大量關于XRF儀器研制和性能優化的最新研究成果
• 《巖礦測試》期刊：專注于地質和材料分析領域的XRF應用研究

（二）用戶需求調研

通過與一線操作人員的深入交流，我們發現他們對XRF儀器設計的需求主要集中在以下五個方面：

• 操作簡便性：多數操作人員并非專業分析人員，希望儀器能夠"傻瓜式"操作
• 環境適應性：能夠在高溫、高濕、多塵、強光等惡劣工業環境下穩定工作
• 人機舒適性：長時間握持和操作不會產生明顯的疲勞感
• 數據可靠性：檢測結果準確、穩定，能夠滿足生產質控要求
• 維護便捷性：日常維護簡單，故障排查容易

（三）競品分析

我們對國內外主流品牌的XRF產品進行了全面的拆解和分析，包括德國布魯克、美國賽默飛、日本島津以及國內的鋼研納克、天瑞儀器、聚光科技等。通過對比分析，我們發現進口品牌在XRF工業設計方面具有明顯優勢：

• 人機工程學設計：手柄形態、重心分布、按鍵布局更加合理
• 工業美學設計：外觀簡潔、專業，品牌識別度高
• 細節處理：散熱、防護、接口等細節設計更加周到
• 用戶體驗：操作邏輯清晰，反饋及時明確

而國產產品則在價格、售后服務和本土化應用方面具有優勢。

三、XRF儀器設計核心痛點：直擊行業三大矛盾

基于深入的行業調查研究，我們總結出了X射線熒光光譜儀設計中存在的三大核心痛點，這些痛點也是我們設計工作的主要切入點：

（一）性能與體積的矛盾

XRF儀器需要集成高精度光學檢測系統、高壓模塊、散熱系統與防護結構，而便攜式和手持式設備又要求極致的體積和重量。這就形成了一個難以調和的矛盾：體積越小，性能越難保證；性能越強，體積和重量就越大。

傳統的"硬件堆疊"設計模式已經無法滿足現代XRF儀器的發展需求。正如《2026及未來5年中國XRF光譜儀行業發展現狀調查與前景策略分析報告》中指出的："散熱結構的設計優劣直接決定了XRF光譜儀核心部件的工作穩定性與使用壽命，特別是在便攜式儀器追求極致緊湊的趨勢下，熱管理已成為制約整機性能上限的瓶頸"。

（二）人機體驗與工業場景的矛盾

XRF儀器的使用場景非常復雜，從礦山勘探到冶金生產，從環境監測到廢舊金屬回收，操作人員需要在戴勞保手套、昏暗/強光環境、長時間連續作業等條件下使用設備。而傳統的XRF設計往往忽視了這些特殊需求，導致操作人員使用體驗差，甚至影響檢測效率和準確性。

例如，很多手持式XRF的手柄設計沒有考慮亞洲人手型特點，握持不舒適；屏幕在強光下看不清；按鍵太小，戴手套無法操作等。

（三）安全與便捷的矛盾

作為X射線設備，輻射安全是XRF儀器設計中必須優先考慮的問題。但過度的安全防護往往會增加設備的重量和操作復雜度。如何在保證輻射安全防護達標的前提下，不增加設備重量與操作復雜度，是XRF設計的另一個核心挑戰。

四、X射線熒光光譜儀產品設計全流程：科學嚴謹層層遞進

基于多年的工業檢測裝備設計經驗，我們壹零壹工業設計團隊總結出了一套科學嚴謹的XRF產品設計流程，主要包括以下六個階段：

（一）需求定義與項目規劃階段

這是整個XRF產品設計流程的起點，也是最重要的階段。我們會與客戶進行深入溝通，明確產品的市場定位、目標用戶、功能需求、性能指標、成本預算和時間節點。同時，我們會組建跨學科的設計團隊，包括工業設計師、結構工程師、電子工程師、軟件工程師和用戶體驗設計師。

（二）概念設計階段

在這個階段，我們會基于前期的調研結果，進行頭腦風暴，提出多種XRF設計概念。我們會從形態、結構、人機、美學等多個維度進行探索，繪制大量的草圖和效果圖。然后，我們會組織內部評審和客戶評審，篩選出3-5個最優的設計概念進行深入細化。

（三）詳細設計階段

在詳細設計階段，我們會對選定的XRF設計概念進行三維建模和工程分析。我們會使用SolidWorks、UG等三維設計軟件進行精確的結構設計，同時使用ANSYS等有限元分析軟件進行強度分析、熱分析和振動分析。我們還會進行人機工程學仿真，驗證產品的握持舒適性和操作便捷性。

（四）樣機制作與測試階段

設計完成后，我們會制作手板樣機進行測試。我們會進行外觀檢查、結構裝配測試、功能測試、環境適應性測試和用戶體驗測試。根據測試結果，我們會對XRF產品設計進行優化和改進。這個過程可能會反復多次，直到樣機達到設計要求。

（五）量產準備階段

在樣機測試通過后，我們會進行量產準備工作。我們會制作詳細的工程圖紙和BOM表，選擇合適的供應商，制定生產工藝和質量控制標準。我們還會進行小批量試生產，驗證生產工藝的可行性和穩定性。

（六）量產與持續改進階段

產品量產后，我們會持續跟蹤產品的市場反饋和使用情況，收集用戶的意見和建議。我們會根據用戶反饋，對XRF產品設計進行持續的改進和升級，不斷提升產品的性能和用戶體驗。

五、XRF產品設計關鍵技巧：細節決定產品成敗

在X射線熒光光譜儀設計中，有一些關鍵的設計技巧能夠顯著提升產品的性能和用戶體驗：

（一）模塊化集成設計

打破傳統的"硬件堆疊"結構模式，將光學檢測系統、高壓電源模塊、嵌入式控制系統、散熱系統四大核心模塊進行高度集成化重構。通過三維布局優化，在保證核心元器件安裝空間與電磁屏蔽需求的前提下，最大限度地縮小整機體積和重量。

（二）重心平衡設計

將設備重心與握持中心對齊，避免長時間握持的手腕疲勞。對于手持XRF工業設計，我們通常會將較重的電池模塊設計在手柄底部，形成"不倒翁"式的重心分布，這樣不僅握持舒適，而且放置時更加穩定。

（三）高效散熱設計

對于便攜式XRF，由于無法搭載大功率風扇或液冷系統，我們通常采用真空均溫板與高導熱石墨片相結合的散熱方案。真空均溫板利用工質相變傳熱的原理，其導熱系數可達銅材料的50倍以上，能夠迅速將X射線管陽極與探測器芯片產生的熱量擴散至整個機身外殼。

（四）多層輻射防護設計

采用"物理屏蔽+安全聯鎖+警示系統"的多層XRF輻射防護設計。物理屏蔽方面，使用高純度鉛板或鎢合金對X射線管和探測器進行包裹；安全聯鎖方面，在樣品腔門或檢測探頭處安裝聯動鎖止裝置，未關閉時儀器無法啟動X射線發射；警示系統方面，配備常亮式輻射指示燈、蜂鳴報警裝置和震動提醒。

（五）全場景人機交互設計

針對工業現場的特殊需求，進行全場景的XRF人機工程設計：

• 手柄形態：基于亞洲人手型數據設計復合曲面手柄，適配不同手型的力量型握持
• 按鍵布局：將高頻操作集中在拇指自然活動范圍內，減少握持姿勢的調整
• 屏幕設計：采用高亮度、防眩光的觸摸屏，支持在強光環境下清晰顯示
• 反饋系統：通過燈光、屏幕、震動等多維度反饋，適配復雜工業環境的操作需求

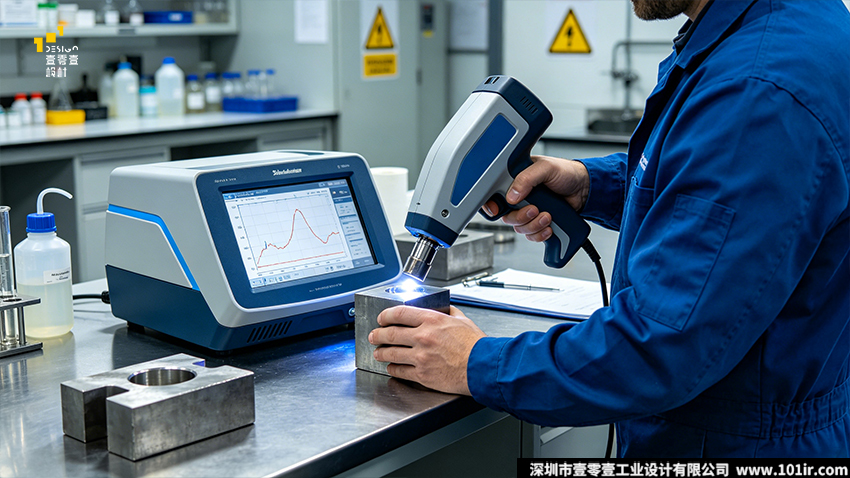

六、XRF產品設計實戰案例：壹零壹手持XRF光譜分析儀設計解析

下面，我將以我們壹零壹工業設計團隊設計的一款手持XRF光譜分析儀為例，詳細介紹我們的設計思路和實現過程。

（一）項目背景

這款手持XRF光譜分析儀是為國內某分析儀器廠商設計的，主要應用于冶金、礦山、環境監測、廢舊金屬回收等領域。客戶要求產品在保證檢測精度的前提下，具有更好的人機體驗、更高的環境適應性和更專業的工業美學。

（二）核心設計思路

我們提出了"專業性能為核，人本設計為魂"的設計理念，從結構設計和人機體驗兩個方面進行了全面創新。

1.性能優先的結構邏輯重構

我們打破了傳統手持光譜儀設備"硬件堆疊"的結構模式，將四大核心模塊進行了高度集成化重構。通過三維布局優化，我們將整機體積較傳統設備縮小了20%，整機重量控制在1.5kg左右，同時為核心元器件預留了充足的散熱與防護空間。

• 在XRF散熱設計方面，我們在機身內部集成了超薄型真空均溫板，配合航空級鋁合金外殼作為散熱鰭片，成功將X射線管的工作溫度控制在50℃以下，確保了設備長時間連續工作的穩定性。
• 在XRF輻射防護設計方面，我們采用了鎢合金屏蔽材料，比傳統的鉛屏蔽材料重量減輕了30%，同時防護效果更好。我們還設計了智能輻射監測系統，能夠實時監測設備周圍的輻射劑量，一旦超過安全限值，立即自動停止X射線發射。

2.以人為本的全流程操作體驗打磨

我們基于《單手握持便攜式熱像儀的人體工學設計》《基于人機工程學的手持海洋水質分析儀設計》等國內核心期刊的研究成果，對設備的全流程操作體驗進行了全維度打磨。

• 手柄形態設計：我們采集了多名亞洲成年人的手型數據，針對5%-95%百分位的人群手型，設計了復合曲面手柄。手柄握持直徑控制在38mm，完美適配力量型握持的人機需求；手柄握持區采用防滑橡膠材質，防滑系數≥0.6，同時將握持壓力均勻分散到手掌的大小魚際位置，避開正中神經等敏感區域，即使連續握持數小時，也不會出現手掌麻木的情況。
• 操作邏輯設計：我們深入調研了一線操作人員的操作習慣，將高頻操作功能與低頻設置功能進行分層設計。機身僅保留核心檢測扳機與1個功能按鍵，全部高頻操作都位于拇指的自然活動范圍內，操作人員無需調整握持姿勢，即可完成全部檢測流程。
• 全場景反饋設計：我們設計了"燈光+屏幕+震動"的多維度反饋系統。當設備啟動X射線檢測時，頂部的輻射指示燈會亮起，同時設備會發出輕微的震動提醒；當檢測完成時，設備會發出不同的提示音，同時屏幕上會清晰顯示檢測結果。即使在嘈雜的工業環境中，操作人員也能及時獲取設備的狀態信息。
• 長效續航設計：我們采用了大容量工業級鋰電池，優化了整機功耗管理方案，單次充電可支持設備8小時連續檢測作業，完全滿足野外全天勘探、產線全天質控的使用需求。電池采用快拆式設計，可在現場快速更換電池，無需中斷檢測流程。

（三）設計成果

這款手持XRF光譜分析儀一經推出，就獲得了市場的廣泛認可。它不僅在檢測精度上達到了先進水平，而且在人機體驗和工業美學方面也超越了很多品牌。該產品獲得了中國設計獎。

七、XRF產品設計常見問題

Q1：X射線熒光光譜儀（XRF）設計中最重要的考慮因素是什么？

A1：XRF產品設計中最重要的考慮因素是"安全第一，性能優先，體驗為本"。首先必須保證輻射安全符合國家標準；其次要確保檢測精度和穩定性等核心性能指標；最后在此基礎上優化人機體驗和工業美學。



Q2：如何解決手持XRF儀器的散熱問題？

A2：手持XRF儀器的散熱問題主要通過以下方式解決：1）采用真空均溫板+高導熱石墨片的被動散熱方案；2）優化內部風道設計，利用自然對流散熱；3）使用航空級鋁合金外殼作為散熱鰭片；4）優化整機功耗管理，降低核心部件的發熱量。



Q3：XRF儀器的輻射防護設計有哪些要求？

A3：XRF輻射防護設計必須符合《電離輻射防護與輻射源安全基本標準》（GB18871-2002）的要求，主要包括：1）物理屏蔽：使用鉛或鎢合金對X射線管和探測器進行包裹；2）安全聯鎖：未關閉樣品腔門或探頭未接觸樣品時無法啟動X射線；3）警示系統：配備輻射指示燈、蜂鳴器和震動提醒；4）劑量監測：實時監測周圍輻射劑量，超標時自動停機。



Q4：國產XRF與進口XRF在設計上的主要差距在哪里？

A4：國產XRF與進口XRF在設計上的主要差距體現在：1）人機工程學設計：進口品牌更注重用戶體驗，手柄、按鍵、屏幕等設計更加合理；2）細節處理：進口品牌在散熱、防護、接口等細節方面更加周到；3）工業美學：進口品牌的外觀設計更加簡潔、專業，品牌識別度高；4）可靠性設計：進口品牌的環境適應性和使用壽命更長。



Q5：手持XRF儀器的人機工程學設計要點有哪些？

A5：手持XRF工業設計的人機工程學要點包括：1）重心平衡：將設備重心與握持中心對齊；2）手柄形態：基于亞洲人手型數據設計復合曲面手柄；3）按鍵布局：將高頻操作集中在拇指自然活動范圍內；4）屏幕設計：采用高亮度、防眩光的觸摸屏；5）反饋系統：通過燈光、屏幕、震動等多維度反饋。



Q6：XRF產品設計流程一般分為幾個階段？

A6：科學嚴謹的XRF產品設計流程一般分為六個階段：1）需求定義與項目規劃階段；2）概念設計階段；3）詳細設計階段；4）樣機制作與測試階段；5）量產準備階段；6）量產與持續改進階段。



Q7：如何平衡XRF儀器的性能與體積？

A7：平衡XRF儀器的性能與體積主要通過以下方式：1）采用模塊化集成設計，優化內部三維布局；2）使用小型化、集成化的核心元器件；3）采用高效的被動散熱方案，減少散熱系統的體積；4）使用輕量化的結構材料，如航空級鋁合金和工程塑料。



Q8：XRF儀器的環境適應性設計包括哪些方面？

A8：XRF儀器設計的環境適應性設計包括：1）防塵防水設計：一般要求達到IP54以上防護等級；2）溫度適應性設計：能夠在-10℃至50℃的溫度范圍內正常工作；3）濕度適應性設計：能夠在相對濕度95%以下的環境中正常工作；4）抗振動抗沖擊設計：能夠承受運輸和使用過程中的振動和沖擊。



Q9：工業設計在XRF產品開發中扮演什么角色？

A9：工業設計在XRF產品開發中扮演著至關重要的角色：1）提升產品的市場競爭力；2）改善用戶的操作體驗；3）提高產品的可靠性和環境適應性；4）塑造產品的品牌形象；5）降低產品的生產成本和維護成本。



Q10：未來XRF儀器的設計發展趨勢是什么？

A10：未來X射線熒光光譜儀設計的發展趨勢主要包括：1）小型化、便攜化；2）智能化、自動化；3）人機交互更加自然便捷；4）環境適應性更強；5）更加注重綠色環保和可持續發展。

八、文章總結與展望

X射線熒光光譜儀的設計是一項復雜的系統工程，它融合了光學、機械、電子、軟件、人機工程學和工業美學等多個學科的知識。作為工業設計師，我們的使命不僅僅是設計一個漂亮的外殼，更是要通過XRF產品設計創新，解決行業痛點，提升產品性能，改善用戶體驗。

在國產高端科學儀器國產化的浪潮中，工業設計扮演著越來越重要的角色。它不僅能夠提升產品的市場競爭力，更能夠推動整個行業的技術進步和產業升級。我們壹零壹工業設計團隊將繼續秉持"專業性能為核，人本設計為魂"的創作理念，深耕工業檢測裝備設計領域，為國產高端科學儀器的發展貢獻自己的力量。

正如吉昂研究員在《X射線熒光光譜三十年》一文中所說："中國X射線熒光光譜分析事業的未來，寄托在年輕一代的身上。希望他們能夠繼承和發揚老一輩科學家的優良傳統，不斷創新，勇于探索，為中國分析科學的發展做出更大的貢獻"。作為工業設計師，我們也將與科學家和工程師們攜手并進，共同打造具有國際競爭力的國產科學儀器品牌。



參考文獻

[1]吉昂.X射線熒光光譜分析[M].北京:科學出版社,2003.

[2]吉昂,卓尚軍,李國會.能量色散X射線熒光光譜[M].北京:科學出版社,2011.

[3]梁鈺.X射線熒光光譜分析基礎[M].北京:科學出版社,2007.

[4]中國儀器儀表行業協會.中國科學儀器發展年度報告(2024)[R].北京:中國儀器儀表行業協會,2024.

[5]吉昂.X射線熒光光譜三十年[J].光譜學與光譜分析,2013,33(1):273-278.

[6]中國產業調研網.2026及未來5年中國XRF光譜儀行業發展現狀調查與前景策略分析報告[R].北京:中國產業調研網,2026.

[7]中華人民共和國國家質量監督檢驗檢疫總局.電離輻射防護與輻射源安全基本標準:GB18871-2002[S].北京:中國標準出版社,2002.
