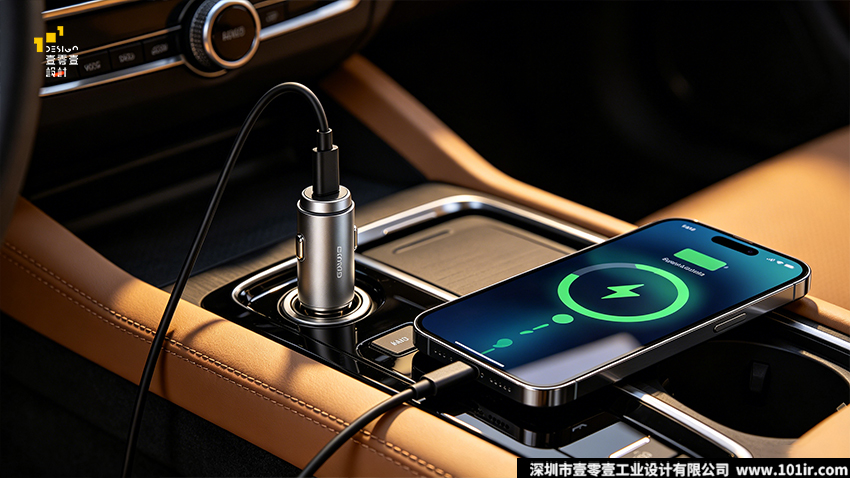

一、車載充電器產品設計背景與市場趨勢

1.1車載充電器市場規模與增長潛力

據公安部2024年6月發布的數據，全國機動車保有量已達4.4億輛，駕駛人達5.32億人。隨著智能手機、平板、智能手表等移動設備的全面普及，車載充電器已成為每輛車的標配配件。中國汽車技術研究中心預測，2026年中國車載充電器市場規模將突破320億元，年復合增長率達18.7%，成為汽車后市場增長最快的細分領域之一。

1.2車載充電器技術發展與標準升級

近年來，車載充電器技術經歷了從5V/1A慢充到120W超級快充的跨越式發展。同時，國家也出臺了一系列嚴格的標準規范行業發展，為車載充電器產品設計提供了明確依據：

• SJ/T11831-2022《車內用直流電源適配器技術規范》：2023年1月1日實施，規定了機械特性、電氣特性、安全特性和環境適應性等核心要求
• GB/T18414.1-2022：對輸出穩定性和可靠性提出了明確測試標準
• ISO26262ASIL-A等級認證：要求支持快充協議的車載充電器必須通過功能安全認證

1.3車載充電器設計面臨的核心矛盾

車載充電器設計始終在解決三大核心矛盾，這也是區分優秀產品與劣質產品的關鍵：

• 高功率與小體積：用戶想要更小的車載充電器，但更高的功率意味著更大的發熱和更多的電子元件
• 安全性與成本：全面的安全防護會增加產品成本，但劣質車載充電器可能引發車輛火災
• 通用性與兼容性：需要支持蘋果、華為、小米等多個品牌的私有快充協議

二、車載充電器行業調查研究：用數據指導設計

在壹零壹工業設計，我們堅信"沒有調研就沒有設計權"。一個成功的車載充電器產品設計，必須建立在扎實的行業調研基礎之上。

2.1權威文獻研究：掌握行業前沿技術

我們系統研讀了以下國內公開發表的權威文獻和專業書籍，為車載充電器設計提供理論支撐：

• 《電動汽車工程手冊第一卷純電動汽車整車設計》：了解車載電子系統的整體架構和設計要求
• 《新能源汽車充電技術》（王博、吳書龍，機械工業出版社，2022）：深入學習充電技術原理和測試方法
• 《基于Buck變換器的車載手機充電器仿真設計》（維普期刊，2023）：掌握主流電源拓撲的設計方法
• 《電動汽車充電設備的設計與安全性能評估》（工程技術研究，2024）：學習安全性能評估體系

2.2競品分析：知己知彼，差異化設計

我們對市場上主流車載充電器進行了全面拆解和測試，從以下維度進行對比分析，找出市場空白和差異化機會：



對比維度	優秀車載充電器特征	劣質車載充電器特征
轉換效率	≥92%	≤85%
空載功耗	≤0.1W	≥0.5W
滿載溫度	≤65℃	≥85℃
EMC性能	通過CISPR25Class5	嚴重干擾車載電子系統
安全防護	8重以上保護	僅有基本過流保護

2.3用戶調研：挖掘真實使用痛點

我們通過深度調研和隨車觀察，總結出用戶在使用車載充電器時最關心的十大問題，這些問題是車載充電器產品設計需要重點解決的方向：

• 充電速度慢
• 行車途中突然斷連
• 充電時發熱嚴重
• 體積太大，突出點煙器口
• 接口不夠用
• 充電線雜亂
• 干擾車載收音機/導航
• 插拔困難
• 不支持自己手機的快充協議
• 指示燈太亮，夜間刺眼

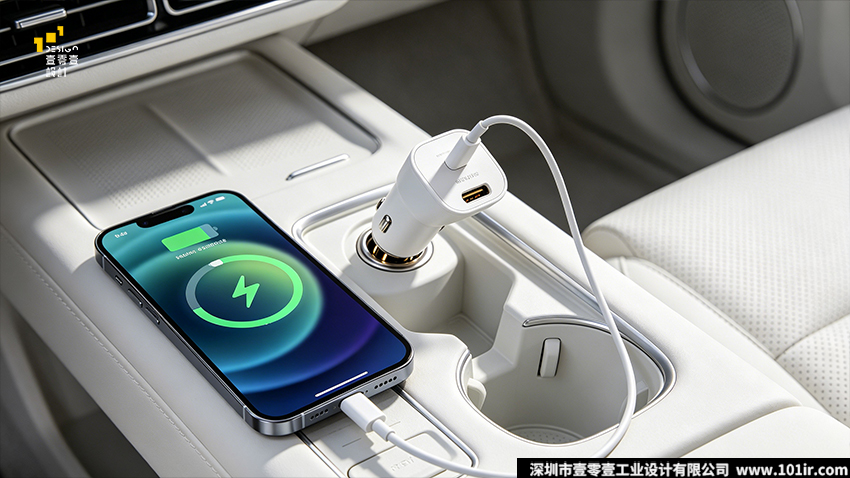

三、車載充電器痛點解決：從根源提升用戶體驗

基于調研結果，我們針對車載充電器的核心痛點提出了系統性的解決方案，這些方案已在多個車載產品設計項目中得到驗證。

3.1斷連問題：接觸設計與電路保護雙管齊下

行業統計顯示，約65%的車載充電器充電故障由接觸不良或兼容性問題引發。我們的解決方案：

• 優化彈片設計：采用鈹銅合金彈片，表面鍍金3μm，插拔壽命≥10000次
• 增加防脫結構：設計雙重鎖定機制，確保在急剎車和顛簸路面也不會脫落
• 寬電壓輸入設計：支持8V-32V輸入，適應車輛啟動時的電壓波動
• 智能協議識別：內置全協議芯片，自動識別設備并匹配最佳充電功率

3.2發熱問題：多維度熱管理系統

夏季車內溫度可達70℃以上，高功率充電時車載充電器內部溫度會更高。我們采用"傳導+對流+輻射"三位一體的熱管理方案：

• PCB優化：使用2oz厚銅PCB，大電流路徑開窗加錫
• 散熱結構：在MOSFET和電感下方設計密集散熱過孔陣列，將熱量傳導到外殼
• 外殼設計：采用鋁合金外殼，增加散熱面積，同時通過陽極氧化處理提高輻射散熱能力
• 智能溫控：內置溫度傳感器，當溫度超過75℃時自動降低充電功率

3.3電磁干擾問題：全鏈路EMC設計

中國汽車工程學會數據顯示，81%的車輛電子故障與電磁干擾相關。車載充電器EMC設計要點：

• 電源入口濾波：串聯共模電感和磁珠，并聯X電容和Y電容
• 屏蔽設計：高頻變壓器和整流電路區域采用雙層金屬屏蔽罩
• 接地設計：采用星形接地，避免接地回路電流引入噪聲
• PCB布局：功率回路和信號回路嚴格分離，縮短高頻電流路徑

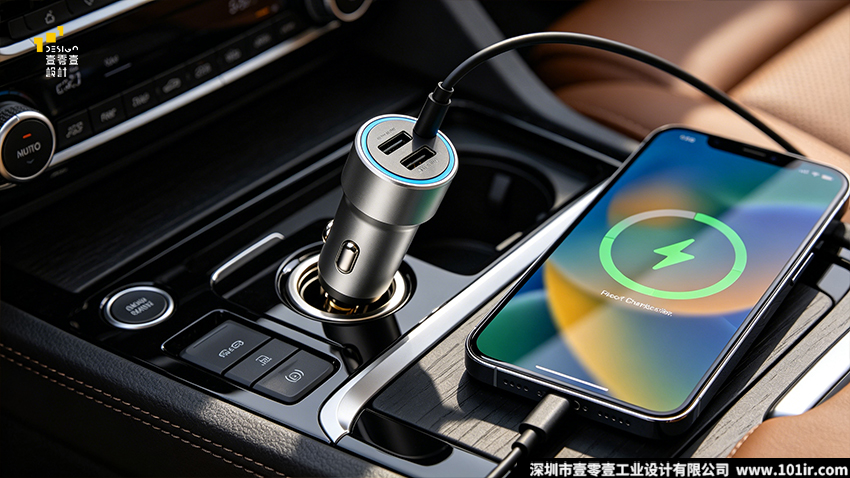

四、車載充電器完整設計流程：壹零壹工業設計標準流程

在壹零壹工業設計，我們將車載充電器產品設計流程分為六大階段，每個階段都有明確的交付物和驗收標準，確保項目高質量按時交付。

4.1第一階段：需求定義與項目立項

交付物：《車載充電器產品需求規格書》《項目計劃書》

核心工作：

• 與客戶對齊產品定位、目標價格、目標市場和交付周期
• 明確技術指標：輸出功率、接口數量、支持協議、工作溫度范圍等
• 組建跨職能團隊：工業設計師、結構工程師、電子工程師、測試工程師
• 進行可行性評估，識別技術風險和供應鏈風險

4.2第二階段：概念設計與方案評審

交付物：《車載充電器概念設計方案集》《CMF設計方案》

核心工作：

• 工業設計師輸出5-8套外觀概念草圖
• 篩選出3套最優方案進行三維建模和效果渲染
• 進行CMF設計：確定材質、顏色、表面處理工藝
• 組織內部評審和客戶評審，確定最終設計方向

4.3第三階段：詳細設計與工程驗證

交付物：《車載充電器三維結構模型》《電子原理圖》《PCB設計圖》

核心工作：

• 結構工程師進行詳細結構設計：零件分模、卡扣設計、螺絲柱設計等
• 電子工程師進行電路設計：電源拓撲選擇、元件選型、PCB布局
• 進行仿真驗證：應力分析、熱仿真、EMC仿真
• 與供應商溝通，確認工藝可行性和成本

4.4第四階段：樣機制作與測試迭代

交付物：《車載充電器功能樣機》《測試報告》

核心工作：

• 制作SLA手板驗證外觀和結構
• 制作PCBA樣機驗證電子功能
• 進行全面測試：電氣性能測試、可靠性測試、安全測試、EMC測試
• 根據測試結果進行設計優化，迭代2-3輪

4.5第五階段：合規認證與模具開發

交付物：《認證證書》《模具圖紙》

核心工作：

• 送樣進行國家強制性認證：3C認證
• 根據目標市場進行其他認證：CE、FCC、E-Mark等
• 開模并進行T0、T1試模
• 解決試模中出現的問題，優化模具和產品設計

4.6第六階段：量產對接與供應鏈管理

交付物：《生產指導書》《BOM表》《質檢標準》

核心工作：

• 小批量試產（50-100件），驗證生產工藝
• 對工廠進行技術交底，培訓生產人員
• 建立供應鏈管理體系，確保原材料質量和供應穩定
• 跟進量產過程，解決生產中出現的問題

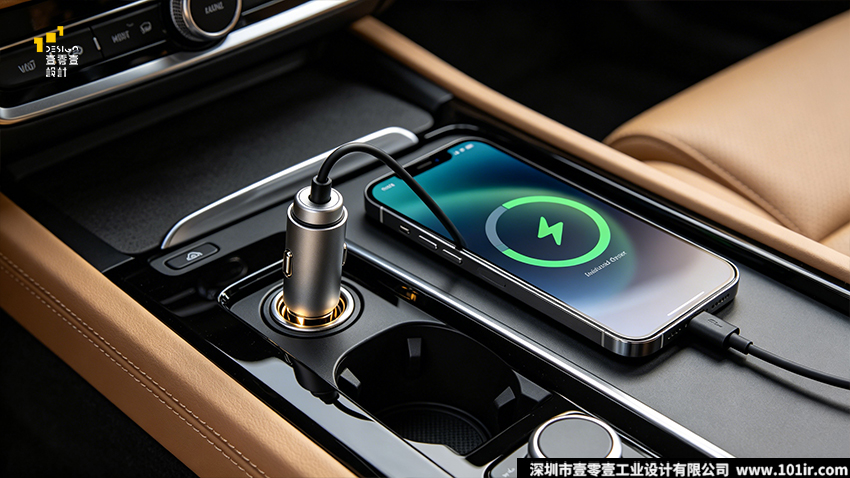

五、車載充電器設計技巧：實戰經驗總結

經過多年的車載產品設計實戰積累，我們總結出了一些車載充電器設計的關鍵技巧，這些技巧能有效提升產品質量和用戶體驗。

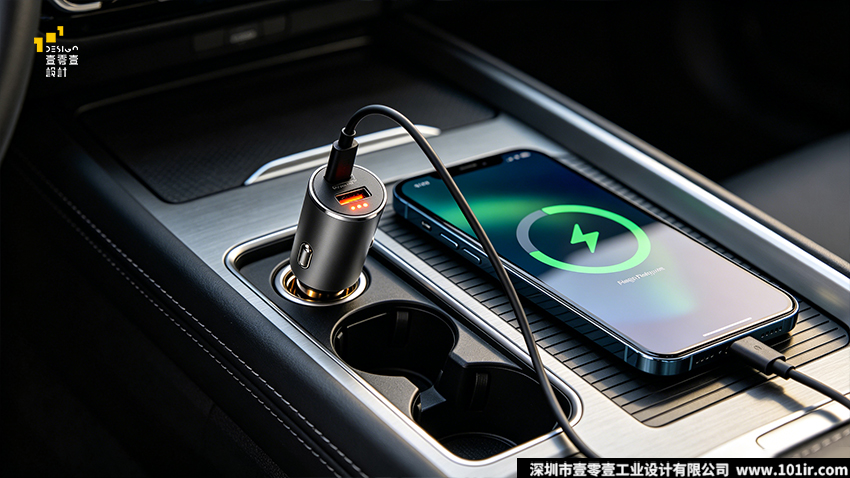

5.1車載充電器外觀設計技巧

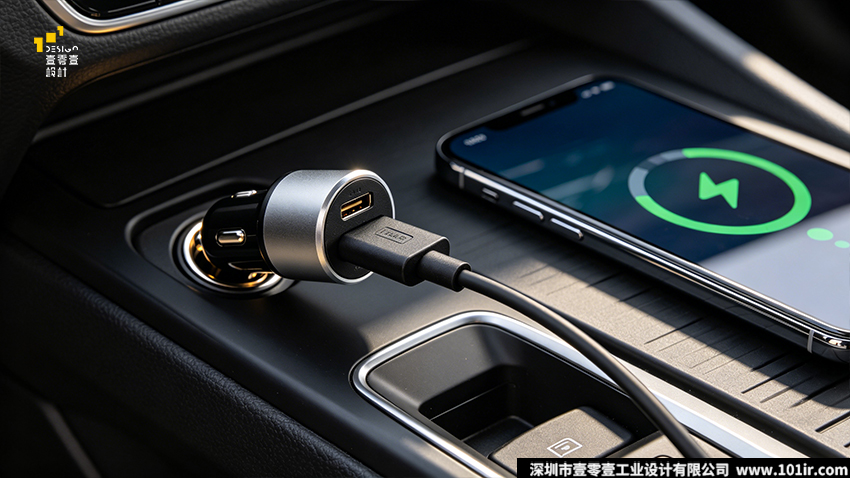

• 隱形設計：盡量讓車載充電器完全嵌入點煙器口，只露出一個簡潔的表面，不破壞車內整體美感
• 人機工程學：設計便于插拔的凹槽或拉環，避免手指打滑
• 指示燈設計：采用柔和的漫反射指示燈，亮度可調，避免夜間刺眼
• 品牌識別：通過獨特的造型語言和CMF設計，建立品牌辨識度

5.2車載充電器結構設計技巧

• 重心設計：將較重的元件（如電感、變壓器）布置在靠近點煙器接口的一端，降低重心，提高穩定性
• 防呆設計：確保車載充電器只能以正確的方向插入點煙器口
• 防水防塵：在接口處設計防水膠圈，達到IP20以上防護等級
• 可制造性：盡量減少零件數量，簡化裝配工藝，降低生產成本

5.3車載充電器電子設計技巧

• 電源拓撲選擇：30W以下采用Buck變換器，30W以上采用同步Buck變換器，100W以上考慮采用LLC諧振變換器
• 元件選型：優先選擇車規級元件（AEC-Q200認證），確保在極端環境下的可靠性
• 保護電路：必須包含過壓、過流、短路、過熱、反接、過充等多重保護
• 協議兼容：選擇集成度高的全協議芯片，減少外圍元件數量

六、車載充電器設計實戰舉例：壹零壹"智嵌隨充"車載無線充

我們為客戶設計了一款"智嵌隨充"車載無線充，這款產品完美體現了我們的車載充電器產品設計理念和流程。

6.1項目背景

客戶希望開發一款能夠放入車內杯架的車載無線充電器，解決傳統無線充占用中控臺空間、安裝麻煩的問題。

6.2設計亮點

• 空間巧思：圓柱形外觀可輕松放入常見杯架中，不占用其他儲物空間
• 功能整合：頂部設有可翻轉支架，手機可豎放導航或橫放觀看視頻
• 散熱設計：采用多層復合散熱結構，配合超薄靜音風扇主動散熱，相同功率下溫度比傳統產品低8℃
• 智能識別：支持Qi協議和各大品牌私有快充協議，異物檢測靈敏度和正常使用穩定性達到完美平衡

6.3設計過程中的挑戰與解決

挑戰1：杯架空間有限，如何在小體積內實現大功率無線充電和散熱

解決：采用高集成度芯片和超薄元件，優化內部空間布局；設計風道系統，利用杯架的間隙進行空氣對流



挑戰2：不同品牌手機的無線充電線圈位置不同，如何保證充電效率

-解決：采用3線圈陣列設計，實現位置自由，充電位置容錯±15mm



挑戰3：如何避免金屬異物導致的安全隱患

解決：采用雙重異物檢測技術：功率檢測和溫度檢測，當檢測到金屬異物時立即停止充電并發出警報



6.4市場反饋

這款車載無線充電器上市后獲得了市場的廣泛認可，首月銷量突破，并獲得了中國設計獎。用戶評價最高的三點是："不占空間"、"充電穩定"、"散熱效果好"。

七、車載充電器設計常見問題

Q1：車載充電器設計需要遵循哪些國家標準？

A1：國內車載充電器設計主要遵循以下標準：SJ/T11831-2022《車內用直流電源適配器技術規范》、GB/T18414.1-2022《電工電子產品環境試驗第1部分:總則》、GB4943.1-2022《音視頻、信息技術和通信技術設備第1部分：安全要求》。出口產品還需符合CE、FCC、E-Mark等國際標準。



Q2：如何解決車載充電器發熱嚴重的問題？

A2：解決車載充電器發熱問題需要多維度熱管理：1)使用2oz厚銅PCB，大電流路徑開窗加錫；2)在發熱元件下方設計密集散熱過孔；3)采用鋁合金外殼增加散熱面積；4)內置溫度傳感器，實現智能溫控降功率；5)高功率產品可增加主動散熱風扇。



Q3：車載充電器EMC設計的核心要點是什么？

A3：車載充電器EMC設計核心要點包括：1)電源入口增加共模電感和X/Y電容濾波；2)高頻變壓器和整流電路采用金屬屏蔽罩；3)采用星形接地方式，避免接地回路；4)功率回路和信號回路嚴格分離，縮短高頻電流路徑；5)選擇EMC性能好的電源芯片。



Q4：車載充電器設計中如何選擇合適的電源拓撲？

A4：車載充電器電源拓撲選擇主要根據輸出功率：30W以下采用非同步Buck變換器，成本低結構簡單；30W-100W采用同步Buck變換器，轉換效率更高；100W以上考慮采用LLC諧振變換器，能在高功率下保持高效率和低發熱。



Q5：車載充電器為什么會干擾車載收音機和導航？

A5：車載充電器干擾車載電子系統主要是因為電磁兼容(EMC)設計不合格。開關電源工作時會產生高頻電磁輻射，如果沒有良好的濾波和屏蔽措施，這些輻射會通過電源線或空間傳播，干擾收音機、導航等敏感電子設備。



Q6：車載充電器設計中如何保證產品的安全性？

A6：車載充電器安全設計必須包含以下多重保護：過壓保護、過流保護、短路保護、過熱保護、反接保護、過充保護。同時，應優先選擇車規級元件，通過嚴格的可靠性測試和安全認證。



Q7：車載充電器的插拔壽命一般要求是多少次？

A7：根據SJ/T11831-2022標準，車載充電器的插拔壽命應不低于5000次。優質產品通常會設計到10000次以上，采用鈹銅合金彈片并進行鍍金處理可以顯著提高插拔壽命。



Q8：車載充電器的工作溫度范圍是多少？

A8：根據車規級要求，車載充電器的工作溫度范圍應為-40℃到85℃。這是因為車輛在北方冬季低溫環境和夏季暴曬高溫環境下都需要正常工作。



Q9：如何提高車載充電器的充電兼容性？

A9：提高車載充電器充電兼容性的最佳方法是選擇集成度高的全協議快充芯片，這些芯片通常支持PD、QC、SCP、FCP、VOOC等主流快充協議。同時，應定期更新固件以支持新發布的協議。



Q10：車載充電器設計完成后需要進行哪些測試？

A10：車載充電器設計完成后需要進行全面測試：1)電氣性能測試：輸出電壓、電流、轉換效率、紋波；2)可靠性測試：高低溫測試、振動測試、沖擊測試、壽命測試；3)安全測試：過壓、過流、短路、過熱保護；4)EMC測試：傳導干擾、輻射干擾、抗擾度。

八、文章總結

車載充電器設計看似簡單，實則是一個涉及工業設計、結構工程、電子工程、材料科學、電磁兼容等多個領域的系統工程。一個優秀的車載充電器產品，不僅要有美觀的外觀，更要有可靠的性能和出色的用戶體驗。

在壹零壹工業設計，我們始終堅持"以用戶為中心，以技術為基礎，以品質為生命"的車載產品設計理念。我們相信，好的設計不是憑空想象出來的，而是建立在扎實的調研、嚴謹的分析和反復的驗證之上的。

隨著新能源汽車的普及和智能座艙的發展，車載充電器將朝著更高功率、更智能、更集成的方向發展。未來的車載充電器可能會與無線充電、車聯網、V2G技術深度融合，成為智能汽車生態系統中不可或缺的一部分。作為工業設計師，我們將繼續探索創新，為用戶創造更好的出行體驗。



參考文獻

[1]中華人民共和國國家標準.SJ/T11831-2022車內用直流電源適配器技術規范[S].北京:電子工業出版社,2022.

[2]中華人民共和國國家標準.GB/T18414.1-2022電工電子產品環境試驗第1部分:總則[S].北京:中國標準出版社,2022.

[3]王博,吳書龍.新能源汽車充電技術[M].北京:機械工業出版社,2022.

[4]中國汽車工程學會.電動汽車工程手冊第一卷純電動汽車整車設計[M].北京:機械工業出版社,2020.

[5]呂嘉琦.基于PI控制器的Buck型DC-DC變換器Simulink建模與仿真[J].科學技術創新,2023(16):15-20.

[6]白家豪.電動汽車充電設備的設計與安全性能評估[J].工程技術研究,2024,6(12):7-10.

[7]中國汽車技術研究中心.2026及未來5年中國車載手機充電器數據監測研究報告[R].天津:中國汽車技術研究中心,2026.

[8]充電頭網.新版《車內用直流電源適配器技術規范》發布[EB/OL].https://www.chongdiantou.com/archives/214168.html,2022-10-20.
