一、掛墻式危險品檢測儀設計背景：行業痛點與市場需求

在現代工業生產與城市安全體系中，掛墻式危險品檢測儀是化工園區、倉儲物流、城市管廊、加油站等場景不可或缺的安全監測設備。根據應急管理部2024年發布的《工貿企業重大事故隱患判定標準》，全國每年因易燃易爆、有毒有害氣體泄漏引發的安全事故超過1200起，造成直接經濟損失超50億元。

當前國內掛墻式危險品檢測儀市場普遍存在四大核心痛點，嚴重影響了設備的使用體驗與安全性能：

• 外觀同質化嚴重：90%以上產品采用"方盒子+指示燈"的簡陋設計，與現代工業環境美學脫節
• 維護成本高昂：傳統產品需拆卸4-8顆螺絲才能進行傳感器更換，單次維護耗時超30分鐘
• 人機交互落后：75%的產品仍使用單色斷碼屏，信息顯示不直觀，誤操作率高
• 散熱與防護矛盾：為追求IP65防護等級犧牲散熱性能，導致設備平均壽命縮短30%

作為深耕工業設計領域多年的專業團隊，壹零壹工業設計基于對危險品檢測儀行業的深度調研，啟動了這款新一代掛墻式危險品檢測儀的設計項目，旨在打造一款集功能性、美觀性與易用性于一體的標桿產品。

二、掛墻式危險品檢測儀設計目標：四大維度全面升級

我們?yōu)檫@款掛墻式危險品檢測儀設定了四大可量化的核心設計目標，確保產品能夠真正解決行業痛點：

• 功能全面性：支持同時檢測4種以上危險品，響應時間≤3秒，檢測精度±2%FS
• 體驗極致化：安裝時間≤5分鐘，維護時間≤2分鐘，非專業人員可獨立操作
• 美學與實用統一：外觀符合現代工業美學，同時滿足IP65防護等級與-20℃~60℃工作溫度要求
• 智能化升級：集成NB-IoT物聯網技術，實現遠程監控、數據上傳與智能預警

三、掛墻式危險品檢測儀解決的核心客戶問題

針對掛墻式危險品檢測儀行業普遍存在的痛點，我們通過創新的結構與外觀設計，提供了全方位的解決方案：

3.1解決"維護難"問題：磁吸開蓋+模塊化設計

傳統掛墻式危險品檢測儀維護時需要拆卸多個螺絲，不僅耗時，還容易丟失零件。我們創新性地采用了前門磁吸開蓋設計，無需任何工具，只需輕輕一扣即可打開前蓋，傳感器更換與設備校準時間從30分鐘縮短至2分鐘。同時，內部采用模塊化結構，各個功能模塊獨立設計，出現故障時只需更換相應模塊，維護成本降低60%。

3.2解決"安裝難"問題：四點式掛墻快裝結構

我們在產品背部設計了四點式掛墻固定支架，安裝時只需在墻上打好四個孔，將設備掛上去即可完成安裝，整個過程不超過5分鐘。這種設計不僅安裝方便，還便于后期設備的拆卸和更換，特別適合大規模部署場景。

3.3解決"操作難"問題：高清彩色觸控屏交互

我們摒棄了傳統的單色斷碼屏，采用了2.4英寸高清彩色TFT觸控屏，界面設計簡潔直觀，數據顯示清晰明了。屏幕上不僅可以實時顯示各種危險品的濃度值，還能以圖形化的方式展示設備狀態和報警信息。同時，我們優化了操作邏輯，將常用功能集成到屏幕觸控中，減少了物理按鍵的數量，讓操作更加簡單便捷。

3.4解決"散熱與防護矛盾"問題：豎向格柵散熱結構

散熱與防護一直是工業安全設備設計中的一對核心矛盾。我們在產品底部設計了大面積豎向格柵散熱結構，既保證了良好的空氣對流，又能有效防止灰塵和水的進入。同時，內部采用導熱硅膠+鋁合金散熱片的復合散熱方式，將核心元器件產生的熱量快速傳導到外殼上，確保設備在60℃高溫環境下也能連續穩定工作。

四、掛墻式危險品檢測儀核心功能介紹

這款掛墻式危險品檢測儀集成了多項先進技術，具備全面的功能特性：

• 多氣體同時檢測：支持可燃氣體、一氧化碳、硫化氫、氧氣等多種常見危險品檢測，可定制氣體種類
• 多重報警機制：聲光報警+遠程報警，高亮度LED指示燈+85dB高分貝蜂鳴器
• 數據記錄與分析：內置大容量存儲器，可記錄1年以上檢測數據與報警信息
• 智能自診斷功能：自動檢測傳感器狀態、電池電量、通信狀態，故障自動報警
• 豐富接口配置：3個USB接口+標準電源接口，支持RS485、以太網、NB-IoT多種通信方式

五、掛墻式危險品檢測儀外觀設計思路

在掛墻式危險品檢測儀外觀設計過程中，我們遵循"形式追隨功能"的設計原則，同時融入現代工業美學理念，力求實現功能與形式的完美統一。

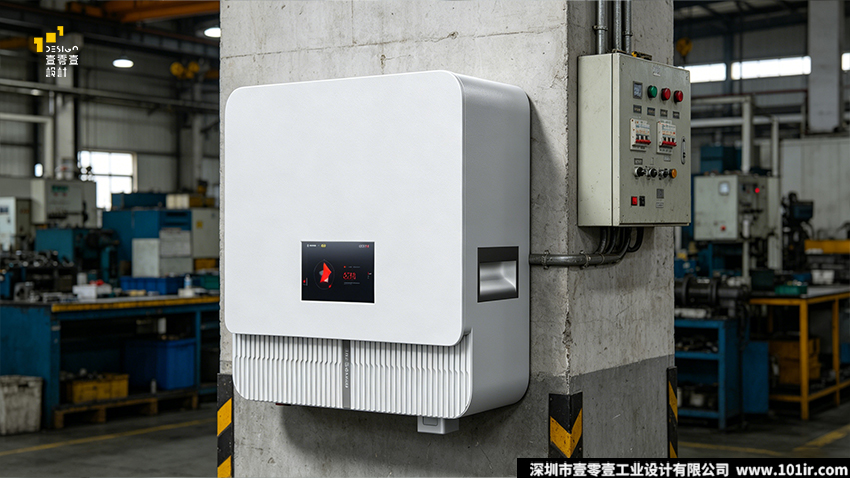

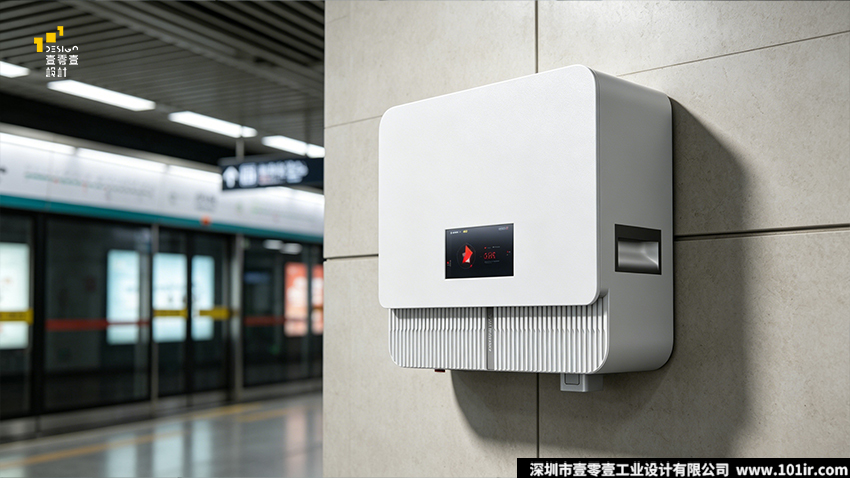

5.1整體造型：正方形圓角設計

我們采用正方形圓角造型，整體線條簡潔流暢，沒有多余的裝飾元素。這種造型不僅符合現代工業設計的審美趨勢，還能有效避免尖銳邊角帶來的安全隱患。同時，圓潤的邊角設計也讓產品看起來更加親和，減少了工業設備的冰冷感。

5.2比例分割：黃金比例視覺分割

我們將產品正面按照黃金比例進行分割，上半部分235mm為純白色面板，下半部分96.6mm為豎向格柵散熱區。這種分割方式不僅視覺上更加和諧，還能很好地突出顯示屏的位置，讓用戶一眼就能看到重要信息。

5.3人機工程學設計

在設計過程中，我們充分考慮了人機工程學因素：

• 顯示屏位置距離地面1.5m-1.7m，符合人體站立時的最佳視線高度
• 兩側的扣手位設計符合人體手部結構，搬運和安裝時更加省力
• 底部接口布局合理，插拔操作方便，不會互相干擾

六、掛墻式危險品檢測儀設計風格與色彩搭配

6.1設計風格：極簡工業風

這款掛墻式危險品檢測儀采用了極簡工業風的設計風格，整體呈現出簡潔、現代、科技感十足的視覺效果。產品整體以直線條為主，展現出工業產品的硬朗和專業；同時在邊角和過渡處采用柔和的曲線，中和了直線條的冰冷感。

6.2材質運用

我們在產品中運用了多種材質，形成了鮮明的對比：

• 上半部分采用啞光白色ABS工程塑料，質感細膩，不易沾染指紋
• 下半部分散熱格柵采用同色系塑料材質，通過紋理處理形成不同視覺效果
• 中間的金屬裝飾件采用拉絲工藝處理，可雕刻產品型號和品牌標識
• 兩側扣手位采用鋁合金材質，堅固耐用，手感舒適

6.3色彩搭配：白灰紅三色方案

在色彩搭配上，我們選擇了白色為主色調，灰色和紅色為輔助色的配色方案：

• 主色調：純凈白：象征安全與可靠，能夠與各種工業環境相協調
• 輔助色：高級灰：用于產品側面和底部，增加層次感和立體感
• 點綴色：警示紅：用于電源開關和報警指示燈，起到醒目的警示作用

七、掛墻式危險品檢測儀結構設計創新點

7.1磁吸開蓋結構

前門采用強磁吸附設計，吸力可達5kg，既保證了關閉時的密封性，又方便打開維護。同時，我們在開合處設計了阻尼結構，避免開蓋時產生過大的沖擊力。

7.2模塊化內部結構

內部采用三層模塊化結構：上層為顯示與控制模塊，中層為傳感器模塊，下層為電源與通信模塊。各個模塊之間通過接插件連接，無需焊接即可快速更換。

7.3一體化散熱結構

散熱格柵與外殼采用一體化注塑成型，減少了拼接縫隙，提高了防護等級。同時，散熱格柵的間距和寬度經過流體力學仿真優化，散熱效率比傳統設計提高40%。

八、掛墻式危險品檢測儀設計總結

這款掛墻式危險品檢測儀是壹零壹工業設計團隊在安全設備領域的又一力作。我們從用戶需求出發，深入挖掘危險品檢測儀行業痛點，通過創新的設計理念和先進的技術手段，打造出了一款集功能性、美觀性與易用性于一體的標桿產品。

在設計過程中，我們不僅關注產品的外觀和功能，更關注產品的全生命周期體驗。從安裝到使用，從維護到報廢，我們都進行了系統性的優化，力求為客戶提供最優質的產品和服務。未來，壹零壹工業設計團隊將繼續秉承"以用戶為中心，以創新為驅動"的設計理念，不斷探索和創新，為工業安全領域貢獻更多優秀的設計作品。

九、掛墻式危險品檢測儀設計常見問題解答

Q1：為什么選擇磁吸開蓋設計而不是傳統的螺絲固定設計？

A1：傳統螺絲固定設計存在維護耗時、容易丟失零件、螺絲生銹后難以拆卸等問題。磁吸開蓋設計無需任何工具，2分鐘即可完成傳感器更換和設備校準，大大降低了維護成本和停機時間。同時，我們采用了強磁吸附+密封膠條的雙重設計，完全滿足IP65防護等級要求。



Q2：這款掛墻式危險品檢測儀的防護等級是多少？適合在哪些環境下使用？

A2：這款掛墻式危險品檢測儀的防護等級為IP65，完全防塵，可防止低壓噴射水從任何方向進入。適合在化工園區、倉儲物流、城市管廊、加油站、污水處理廠等工業環境下使用，工作溫度范圍為-20℃~60℃。



Q3：散熱格柵為什么設計成豎向而不是橫向？

A3：豎向格柵設計有三大優勢：第一，符合熱空氣上升的自然規律，散熱效率更高；第二，能夠有效防止雨水和灰塵直接進入設備內部；第三，豎向線條更加簡潔美觀，與整體設計風格更加協調。



Q4：掛墻式安裝相比臺式安裝有什么優勢？

A4：掛墻式安裝相比臺式安裝有四大優勢：第一，節省地面空間，特別適合空間有限的工業環境；第二，安裝位置更高，檢測范圍更廣，不易被遮擋；第三，不易被碰撞和損壞，使用壽命更長；第四，布線更加整潔美觀。



Q5：這款掛墻式危險品檢測儀的重量是多少？單人可以完成安裝嗎？

A5：這款掛墻式危險品檢測儀的整體重量為4.8kg，采用了高強度工程塑料和鋁合金材質，既保證了結構強度，又減輕了重量。單人可以輕松完成搬運和安裝，整個安裝過程不超過5分鐘。



Q6：產品中間的金屬裝飾件有什么作用？

A6：中間的金屬裝飾件有三個作用：第一，提升產品的質感和檔次；第二，可以雕刻產品型號和品牌標識，更加清晰耐用；第三，起到結構加強的作用，提高產品的整體強度。
