一、工業級通路測試儀設計背景：行業痛點與國產化替代需求

通路測試儀是保障工業通信、安防監控、智能電網等領域信號傳輸穩定的核心工業檢測設備，被稱為“工業網絡的醫生”。隨著國內數字經濟的快速發展，2025年中國通路測試儀市場規模已突破120億元，同比增長率達15.3%，國產化替代進程進入加速期。

然而，當前國產通路測試儀在工業設計與用戶體驗層面仍存在明顯短板，難以適應復雜惡劣的作業環境：

• 防護性能薄弱：80%以上的中端產品僅達到IP54級防護，無法應對粉塵、雨水、1米以上跌落等工況，戶外施工損壞率高達35%
• 操作體驗不佳：傳統按鍵式界面學習成本高，屏幕亮度普遍低于300nit，陽光下無法清晰顯示，戴手套操作失靈率達60%
• 接口配置單一：僅配備基礎USB或RJ45接口，無法滿足HDMI、3G-SDI、無線傳輸等現代檢測需求
• 續航與便攜性矛盾：大容量電池導致機身重量超過2kg，輕薄型產品續航不足4小時，無法支持全天戶外作業
• 結構設計缺陷：散熱效果差，長時間工作死機概率達20%；電池不可拆卸，沒電只能中斷作業

這些痛點不僅降低了一線技術人員的工作效率，也制約了國產工業級通路測試儀在高端市場的競爭力。壹零壹工業設計團隊以“解決用戶實際問題”為核心，打造了這款集專業性能、三防防護與人性化體驗于一體的新一代手持式通路測試儀。

二、工業級通路測試儀設計目標：定義工業檢測設備新標準

基于深度調研，我們確立了清晰的通路測試儀設計目標：打造一款兼顧專業性能、三防防護與人性化體驗的工業級檢測設備，實現“一臺設備解決所有檢測問題”。

具體量化設計目標：

• 防護性能：嚴格遵循T/GITIF014—2024《三防智能終端設計規范》，達到IP67級防護標準，支持1.5米自由跌落、30分鐘1米水深浸泡，適應-20℃~55℃寬溫工作環境
• 操作效率：搭載10.1英寸高亮度觸控屏，支持戴手套操作；圖形化界面設計，新手30分鐘即可熟練使用
• 接口覆蓋：集成SMA、USB3.0、HDMI、3G-SDI等全類型接口，支持有線與無線雙模式傳輸
• 續航能力：5000mAh可拆卸鋰電池，支持熱插拔，續航時間≥8小時；1小時快充可達80%電量
• 便攜性：機身尺寸控制在203×131×40mm，重量≤1.2kg，符合人體工程學的單手攜帶設計

三、工業級通路測試儀核心問題解決方案：直擊痛點的設計突破

我們針對傳統三防通路測試儀的每一個痛點，都進行了針對性的工程設計優化，確保產品能夠真正適應工業現場的復雜環境：



傳統產品痛點	壹零壹設計解決方案	實際效果提升
防護性能不足，易損壞	高強度工程塑料+TPU軟膠包角復合結構，2mm加厚邊角，雙重密封設計	抗沖擊能力提升300%，IP67級防護，戶外損壞率降至5%以下
屏幕看不清，操作難	10.1英寸1080P高亮度電容屏（500nit），電容+電阻雙模觸控	陽光下清晰可見，戴手套操作準確率達98%
接口單一，兼容性差	側邊集成SMA、USB3.0、HDMI、3G-SDI接口，內置Wi-Fi6與藍牙5.0	兼容95%以上的工業檢測設備與協議
續航短，無法更換電池	可拆卸5000mAh鋰電池，支持熱插拔，獨立密封電池倉	續航時間提升100%，更換電池無需關機
散熱差，易死機	背部大面積散熱格柵+內部導熱銅管+防水透氣膜	散熱效率提升200%，連續工作8小時無死機
攜帶不便，握持累	人體工程學防滑提手，輕量化機身設計	單手攜帶無壓力，連續握持2小時無明顯疲勞



四、工業級通路測試儀功能體系：一體化全鏈路檢測解決方案

這款手持式通路測試儀不僅在外觀與結構上進行了全面升級，更集成了豐富的專業檢測功能，能夠滿足多個領域的檢測需求：

• 基礎檢測功能：線纜通斷測試、短路檢測、阻抗測量、衰減測試、串擾分析
• 專業擴展功能：相機校準、色度計、條碼掃描、燈板校正、視頻信號分析
• 智能分析功能：AI輔助故障診斷，自動定位故障位置，生成PDF檢測報告
• 數據管理功能：本地存儲10000+條檢測記錄，支持云端同步與遠程查看
• 無線傳輸功能：高增益SMA天線，Wi-Fi6與藍牙5.0雙模塊，信號覆蓋范圍達100米

五、工業級通路測試儀外觀設計思路：鉆石切割的工業美學

5.1設計靈感來源

我們的通路測試儀外觀設計靈感來源于鉆石切割造型，采用直線與棱角的幾何組合，打造出威武剛毅、造型飽滿的視覺效果，既彰顯了工業設備的專業可靠屬性，又通過幾何結構增強了機身的抗沖擊能力。

5.2核心外觀設計細節

• 邊角設計：八邊形鉆石切割邊角，每個邊角通過不銹鋼螺絲加固，既提升了視覺沖擊力，又增加了抗沖擊性能
• 提手設計：一體化鏤空防滑提手，采用TPU軟膠材質，表面設計防滑紋理，握持舒適且不易滑落
• 按鍵設計：圓形凸起電源鍵，配備綠色指示燈，黑暗環境中清晰可辨；按鍵行程適中，反饋清晰
• 標識設計：所有標識采用激光雕刻工藝，永久耐磨不脫落；接口標識采用彩色印刷，便于快速識別

六、工業級通路測試儀結構設計方案：三防優先的工程創新

6.1材料選擇方案

• 機身外殼：PC+ABS合金工程塑料，具有高強度、耐沖擊、耐老化、阻燃等優點
• 防護包角：邵氏A60硬度TPU軟膠，能夠有效吸收跌落沖擊能量
• 屏幕保護：康寧大猩猩第五代玻璃，硬度≥7H，防刮擦、防油污
• 散熱部件：6061鋁合金散熱板，導熱系數高，重量輕

6.2三防密封結構設計

采用“雙O型圈+EPDM密封膠條”的雙重密封結構，所有接縫處壓縮量控制在15%~30%；接口處采用防水塞+迷宮結構設計，防止水與灰塵進入機身內部；電池倉采用卡扣式密封結構，兼顧防護性能與更換便利性。

6.3內部結構布局

采用模塊化設計，將主板、電池、接口板等部件獨立布局，便于維修與升級；主板采用懸浮式減震安裝，通過橡膠減震支架與機身連接，有效減少振動對核心元件的影響；內部走線整齊規范，采用耐高溫扎帶固定，避免線路松動。

6.4散熱系統設計

創新采用“被動散熱+防水透氣”的散熱方案：背部大面積鋁合金散熱板配合內部導熱銅管，將CPU、電池等發熱部件的熱量快速傳導至機身外部；同時采用Gore防水透氣膜，平衡機身內外氣壓，解決了傳統密封設備的散熱瓶頸。

七、工業級通路測試儀設計風格與色彩搭配

7.1設計風格

采用專業硬朗的工業設計風格，整體造型簡潔大方，沒有多余的裝飾，每一個線條、每一個曲面都服務于功能需求。我們摒棄了消費電子的花哨設計，轉而追求產品的實用性與可靠性，通過材質對比與線條變化，打造出具有強烈工業質感的產品形象。

7.2色彩搭配方案

選擇工業藍為主色，沉穩黑為輔色，綠色為點綴色的經典工業配色方案：

• 主色：工業藍：象征科技與專業，給人可靠、信任的感覺，在復雜工業環境中易于識別
• 輔色：沉穩黑：耐臟、穩重，用于屏幕邊框、背部散熱板、提手等部位，與藍色形成鮮明對比
• 點綴色：綠色：象征安全與活力，用于電源指示燈、功能按鈕等部位，起到醒目的提示作用

八、工業級通路測試儀設計總結：以設計賦能工業制造

這款工業級通路測試儀是壹零壹工業設計團隊經過結構迭代、外觀優化的精心之作。從最初的用戶調研到最終的量產落地，我們始終堅持“以用戶為中心”的設計理念，將工業現場的實際需求融入到產品的每一個細節中。

該產品不僅解決了傳統通路測試儀防護不足、操作復雜、續航短等核心痛點，更在工業設計與用戶體驗層面實現了突破。目前，該產品已廣泛應用于通信基建、工業自動化、安防監控、智能電網等領域，得到了用戶的一致好評。

未來，壹零壹工業設計團隊將繼續深耕工業設計領域，不斷探索新技術、新材料、新工藝在工業產品中的應用，致力于打造更多兼具顏值與實力的工業產品，為中國制造業的轉型升級貢獻力量。

九、工業級通路測試儀設計與使用常見問題

Q1：工業級通路測試儀與消費級測試儀的核心區別是什么？

A1：核心區別在于防護性能與可靠性。工業級通路測試儀采用IP67級三防設計，能夠適應粉塵、雨水、跌落、高低溫等惡劣工業環境；而消費級測試儀僅適用于室內辦公環境，防護等級一般為IP30以下。此外，工業級產品在接口兼容性、續航能力、抗干擾能力等方面也遠優于消費級產品。



Q2：這款通路測試儀的防護等級達到了什么標準？

A2：這款三防通路測試儀嚴格遵循T/GITIF014—2024《三防智能終端設計規范》，達到了IP67級防護標準。其中“6”表示完全防止粉塵進入，“7”表示可在1米深的常溫水中浸泡30分鐘而不損壞。同時支持1.5米自由跌落，適應-20℃~55℃的寬溫工作環境。



Q3：為什么工業級通路測試儀要采用可拆卸電池設計？

A3：可拆卸電池設計是為了解決工業現場長時間作業的續航痛點。傳統不可拆卸電池的測試儀續航一般只有4小時左右，無法支持全天戶外作業；而我們的產品采用5000mAh可拆卸鋰電池，支持熱插拔功能，更換電池無需關機，用戶只需攜帶備用電池即可實現無限續航，大幅提升了作業效率。



Q4：鉆石切割造型在通路測試儀設計中有什么實際作用？

A4：鉆石切割造型不僅是為了美觀，更具有重要的工程意義。直線與棱角的幾何結構能夠有效分散跌落沖擊能量，提升機身的抗沖擊能力；同時，棱角設計增加了機身的握持摩擦力，防止手持時滑落；此外，簡潔的幾何造型也便于模具制造與批量生產，降低了生產成本。



Q5：這款通路測試儀支持哪些接口類型？

A5：這款全接口通路測試儀在機身側面集成了多種常用接口：SMA天線接口（用于連接高增益天線）、USB3.0接口（用于數據傳輸與充電）、HDMI接口（用于視頻輸出）、3G-SDI接口（用于專業視頻信號檢測）。同時內置Wi-Fi6與藍牙5.0模塊，支持無線數據傳輸與遠程控制。



Q6：IP67防護等級的通路測試儀能在哪些環境下使用？

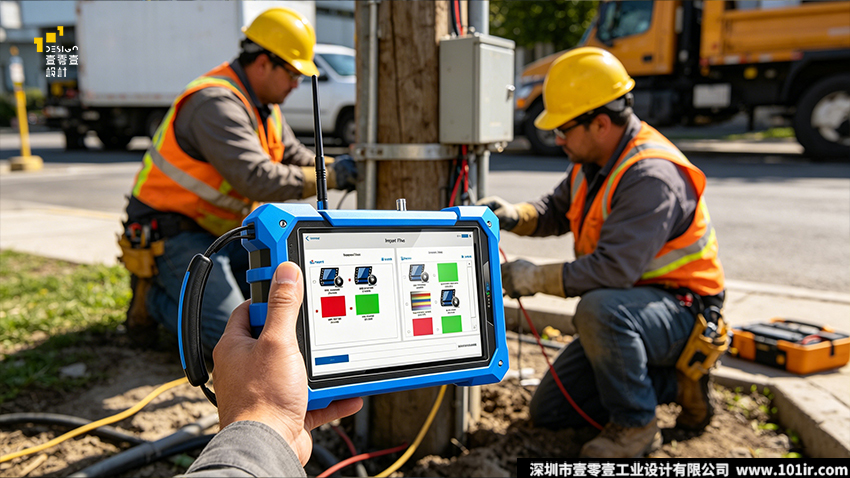

A6：IP67級防護的通路測試儀適用于絕大多數工業現場環境，包括：戶外通信基站施工、礦山井下檢測、工廠車間調試、安防監控安裝、電力線路巡檢、水利工程監測等。能夠應對粉塵、雨水、泥漿、高低溫、振動等各種惡劣工況。



Q7：工業級通路測試儀的散熱設計為什么重要？

A7：工業級通路測試儀通常需要長時間連續工作，CPU、電池等部件會產生大量熱量。如果散熱不良，會導致設備死機、卡頓，甚至損壞核心元件。我們采用“鋁合金散熱板+導熱銅管+防水透氣膜”的散熱方案，在保證IP67防護的同時，實現了高效散熱，確保設備能夠連續8小時穩定工作。



Q8：這款通路測試儀的屏幕有什么特殊設計？

A8：這款手持式通路測試儀搭載了10.1英寸1080P高亮度電容屏，亮度達到500nit，即使在強烈的陽光下也能清晰顯示內容。同時支持電容+電阻雙模觸控，戴手套也能精準操作，解決了工業現場戴手套操作失靈的痛點。屏幕表面還覆蓋了康寧大猩猩第五代玻璃，防刮擦、防油污，使用壽命更長。



Q9：壹零壹工業設計在這款產品中解決了哪些傳統痛點？

A9：我們主要解決了傳統通路測試儀的六大核心痛點：1.防護性能不足，易損壞；2.屏幕亮度低，陽光下看不清；3.戴手套操作失靈；4.接口單一，兼容性差；5.續航短，無法更換電池；6.散熱差，易死機。通過針對性的設計優化，大幅提升了產品的可靠性與使用體驗。



Q10：這款通路測試儀的適用場景有哪些？

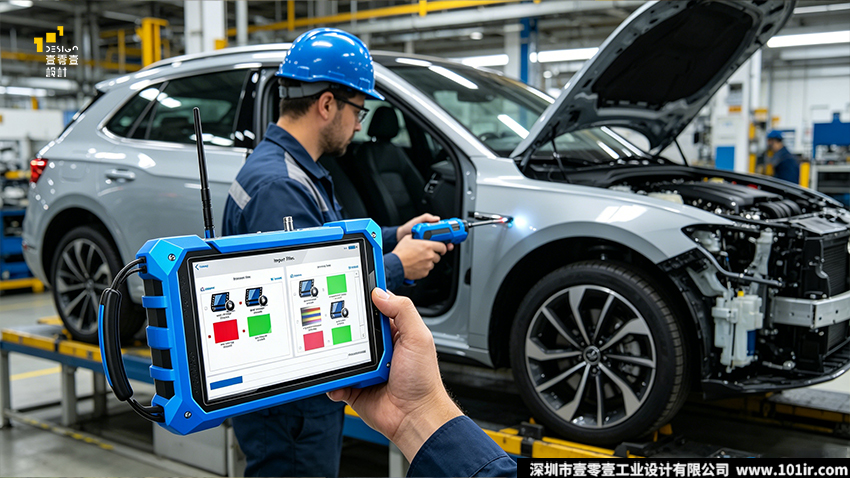

A10：這款工業級通路測試儀廣泛適用于以下場景：通信運營商的基站建設與維護、安防監控系統的安裝與調試、工業自動化生產線的檢測與維護、智能電網的線路巡檢、軌道交通的信號檢測、水利工程的設備監測等。



結語

工業設計是連接技術與用戶的橋梁，一款好的工業產品不僅要有強大的性能，更要有貼合用戶需求的設計。壹零壹工業設計團隊將繼續秉持“以用戶為中心”的設計理念，不斷推出更多優秀的工業設計作品，助力中國制造業高質量發展。
